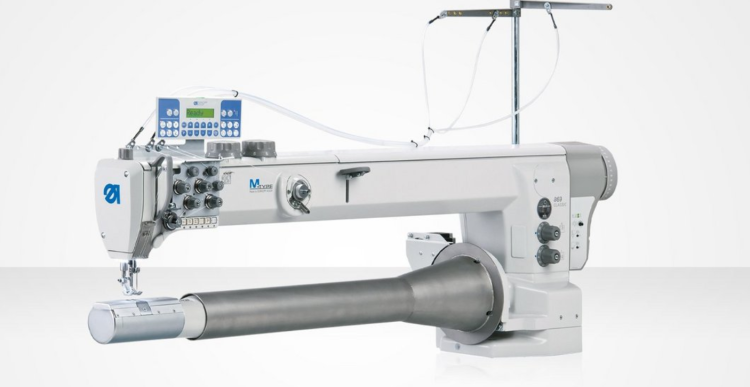

Durkopp Adler 869-100-M CLASSIC Двоголкова довгорукавна машина човникового стібка з вертикальними човниками та обертовим рукавом

Durkopp Adler 869-100-M CLASSIC — спеціалізована двоголкова рукавна машина серії M-TYPE у довгорукавному виконанні. В офіційному каталозі вона визначена як двоголкова рукавна машина з вертикальними човниками та обертовим рукавом із приводом від крокового двигуна, з робочим простором 1000 мм. Конкретний підклас машини — 869-280322-100-M.

Модель розроблена насамперед як спеціальна машина для фільтрувальної промисловості. Вона призначена для швейних операцій на довгих трубчастих виробах, наприклад для пришивання металевих кілець до рукавних фільтрів довжиною до 10 метрів.

Особливо великий прохід 1000 мм під головою машини дозволяє вільніше розміщувати дуже довгі трубчасті деталі під час шиття. Рукав машини має надзвичайно міцну конструкцію, розраховану на значні навантаження та роботу з об’ємними матеріалами. Водночас невеликий діаметр рукава дозволяє обробляти трубчасті фільтри малого діаметра.

Ключовою особливістю є обертовий рукав із приводом від крокового двигуна. Його рух синхронізований із транспортом швейної машини, завдяки чому трубчастий виріб контрольовано обертається під час формування шва. Виробник передбачає як переривчастий, так і безперервний режим обертання.

Конструкція обертового рукава має діаметр Ø90 мм на основній ділянці довжиною 700 мм. Від 700 до 900 мм рукав виконаний у вигляді конуса зі збільшенням діаметра від Ø90 до Ø140 мм. Така геометрія адаптована до роботи з довгими трубчастими виробами різного діаметра.

Машина оснащена потужною потрійною системою просування: нижнім зубчастим транспортером, голковим просуванням та почерговим верхнім просуванням лапками. Поєднання потрійного просування з обертовим рукавом забезпечує стабільне транспортування багатошарових середньоважких і важких матеріалів.

869-280322-100-M є двоголковою машиною. Стандартний діапазон відстані між голками становить 4–30 мм залежно від установленого швейного оснащення. Машина комплектується великими вертикальними човниками L та формує човниковий стібок.

Максимальна довжина стібка становить 9 мм, максимальна швидкість — 2000 стібків/хв. Виробник зазначає, що фактична максимальна швидкість залежить від установленої висоти ходу лапок та вибраної довжини стібка.

Максимальний хід почергових лапок становить 9 мм. Просвіт під лапками — 10 мм під час шиття та 20 мм при підйомі, що дозволяє працювати з об’ємними й багатошаровими деталями.

Машина оснащена автоматичними функціями CLASSIC: пневматичним підйомом лапок, автоматичною закріпкою, автоматичною обрізкою ниток, швидким регулюванням ходу лапок, другою інтегрованою довжиною стібка та пневматичним додатковим натягом нитки.

Автоматичний ниткообрізувач особливо корисний під час роботи з дуже довгими рукавними фільтрами, оскільки зменшує витрату нитки. Залишкова довжина нитки після обрізання становить приблизно 15 мм.

Швидке регулювання ходу лапок виконується колінним перемикачем, а базова висота ходу встановлюється поворотним регулятором. Машина автоматично обмежує швидкість залежно від установленого ходу лапок і довжини стібка.

Durkopp Adler 869-100-M CLASSIC оснащена інтегрованим прямим приводом Durkopp Adler, програмним керуванням та панеллю OP1000. Номінальна потужність становить 375 Вт, живлення — 1×230 В, 50/60 Гц.

Основні характеристики

Модель серії: Durkopp Adler 869-100-M CLASSIC
Підклас: 869-280322-100-M
Тип машини: двоголкова довгорукавна машина човникового стібка
Конструкція: рукавна, довгорукавне виконання
Обертовий рукав: так
Привід обертового рукава: кроковий двигун
Кількість голок: 2
Відстань між голками: 4–30 мм
Тип стібка: човниковий
Матеріали: середньоважкі / середньоважкі та важкі, M / MS
Система просування: нижнє зубчасте + голкове + почергове верхнє просування лапками
Човники: великі вертикальні L
Максимальна довжина стібка: 9 мм
Максимальна швидкість: 2000 стібків/хв
Максимальний хід почергових лапок: 9 мм
Просвіт під лапками при шитті: 10 мм
Максимальний підйом лапок: 20 мм
Робочий простір: 1000 × 125 мм
Автоматична обрізка ниток: так
Залишок нитки після обрізання: приблизно 15 мм
Автоматична закріпка: так
Пневматичний підйом лапок: так
Друга інтегрована довжина стібка: так
Швидке регулювання ходу лапок: так
Пневматичний додатковий натяг нитки: так
Система голки: 134-35
Розмір голки: Nm 90–180
Нитка: 80/3 – 10/3
Панель керування: OP1000
Привід: інтегрований прямий привод Durkopp Adler
Номінальна потужність: 375 Вт
Живлення: 1×230 В, 50/60 Гц
Витрата повітря: 0,7 NL за робочий цикл
Тиск повітря: 6 бар
Вага голови: приблизно 90 кг
Габарити: 1800 × 600 × 1700 мм.

Конструкція обертового рукава

Діаметр: Ø90 мм
Довжина циліндричної ділянки: 700 мм
Загальна довжина: до 900 мм
Конічна ділянка: від Ø90 до Ø140 мм
Привід: кроковий двигун
Синхронізація: з транспортом швейної машини
Режим роботи: переривчасте або безперервне обертання.

Швейне оснащення

В офіційному каталозі зазначено спеціальне швейне оснащення 0869 E02306 12 / 869 E 21/12-6 SO для пришивання металевих кілець до рукавних фільтрів.

Для цього комплекту:

Відстань між голками: до 12 мм
Розмір голки: Nm 110–140
Максимальна довжина стібка: 6 мм.

Додаткові опції

Згідно з каталогом:

9780 000108 — блок підготовки повітря WE-8
0797 3031 — комплект пневматичного підключення
0867 590684 — електронне позиціонування голки ENP 10-1
MG58 V95464 — електрично регульована по висоті станина KES-2000 зі стільницею
9999 000020 Z — обертовий рукав із приводом від крокового двигуна.

Застосування

Durkopp Adler 869-100-M CLASSIC спеціально розроблена для фільтрувальної промисловості та обробки довгих трубчастих виробів.

Типовою операцією є пришивання металевих кілець до рукавних фільтрів довжиною до 10 метрів. Великий робочий простір 1000 мм, міцна рукавна конструкція, потрійне просування та обертовий рукав із кроковим приводом забезпечують стабільну обробку таких виробів.
