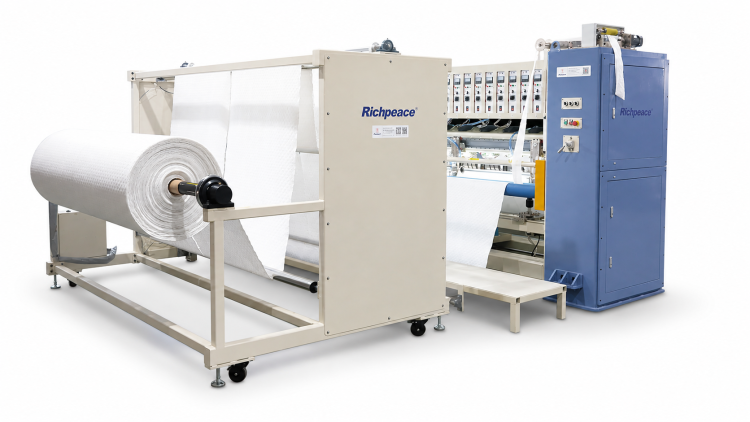

Richpeace RPQC-NM-U-19-2800-UB-NA-3P380 Автоматична ультразвукова стьобальна машина

Richpeace RPQC-NM-U-19-2800-UB-NA-3P380 — промислова автоматична машина для ультразвукового стьобання та з'єднання багатошарових матеріалів. Обладнання призначене для роботи з поліестерними тканинами, нетканими матеріалами, поліестерним ватином, штучною шкірою та іншими матеріалами, придатними для ультразвукового зварювання. У процесі роботи машина одночасно з'єднує шари матеріалу та формує декоративний рельєфний малюнок. Richpeace зазначає чіткість візерунка, міцне з'єднання шарів і відсутність деформації тканини.

Для моделі RPQC-NM-U-19-2800-UB-NA-3P380 максимальна ширина матеріалу становить 2800 мм. Вага основної машини — 5000 кг, габаритні розміри — 4300 × 6300 × 2270 мм.

Машина поєднує ультразвукове стьобання та ультразвукове зварювання країв в одному технологічному циклі. Конструкція з почергово розташованими ультразвуковими перетворювачами забезпечує безперервне тиснення та допомагає уникати утворення зморшок на матеріалі.

Для створення різних декоративних малюнків використовується змінний вал із візерунком. Для переходу на інший дизайн достатньо замінити вал. Сам вал із візерунком виробник зазначає як опційне оснащення.

Ультразвукова система оснащується генераторами потужністю 2 кВт, які забезпечують необхідну енергію для якісного зварювання багатошарових матеріалів. Максимальна робоча швидкість становить до 9 м/хв і залежить від властивостей матеріалу та товщини зварювання.

За даними Richpeace, продуктивність ультразвукового стьобання може бути у 3–5 разів вищою, ніж при використанні традиційної стьобальної швейної машини.

Для стабільного подавання матеріалу передбачені пневматичний притискний ролик і система протягування з постійним крутним моментом. Положення механізму обрізання країв регулюється вручну відповідно до необхідної ширини різання. З обох боків машини працює автоматична система збору обрізків.

Для налаштування робочого вузла передбачений механізм регулювання висоти вала, який дозволяє швидко встановити його горизонтально. Керування машиною здійснюється через комп'ютерну систему Richpeace Model III.

Безпеку оператора забезпечує високочутлива світлова завіса SICK, яка контролює небезпечну робочу зону.

Для створення автоматизованої виробничої лінії RPQC-NM-U-19-2800-UB-NA-3P380 може комплектуватися опційною поперечною різальною машиною Richpeace RPQC-NM-CT-2800-UB-3P380. Після завершення ультразвукового стьобання матеріал може подаватися безпосередньо на поперечне різання для отримання готових відрізаних виробів. Такий варіант інтеграції прямо передбачений виробником.

Для ширини 2800 мм використовується саме:

Модель поперечної різальної машини: RPQC-NM-CT-2800-UB-3P380
Тип: поперечна різальна машина
Вага: 1400 кг
Габаритні розміри: 4150 × 1700 × 2050 мм
Статус: опційне обладнання.

Таким чином, конфігурація RPQC-NM-U-19-2800-UB-NA-3P380 + RPQC-NM-CT-2800-UB-3P380 дозволяє поєднати ультразвукове стьобання, зварювання країв і подальше автоматизоване поперечне різання матеріалу в одній виробничій лінії.

Модель: RPQC-NM-U-19-2800-UB-NA-3P380
Тип обладнання: автоматична ультразвукова стьобальна машина
Максимальна ширина матеріалу: 2800 мм
Максимальна робоча швидкість: до 9 м/хв
Технологія: ультразвукове стьобання та ультразвукове зварювання країв
Потужність ультразвукових генераторів: 2 кВт
Керування: Richpeace Model III
Притиск матеріалу: пневматичний притискний ролик
Протягування матеріалу: система з постійним крутним моментом
Обрізання країв: регульоване вручну
Автоматичний збір обрізків: з обох сторін
Регулювання висоти робочого вала: є
Система безпеки: світлова завіса SICK
Вага основної машини: 5000 кг
Габарити основної машини: 4300 × 6300 × 2270 мм
Опційна поперечна різальна машина: RPQC-NM-CT-2800-UB-3P380
Вага поперечної різальної машини: 1400 кг
Габарити поперечної різальної машини: 4150 × 1700 × 2050 мм
Вал із візерунком: опція
Бренд: Richpeace.
