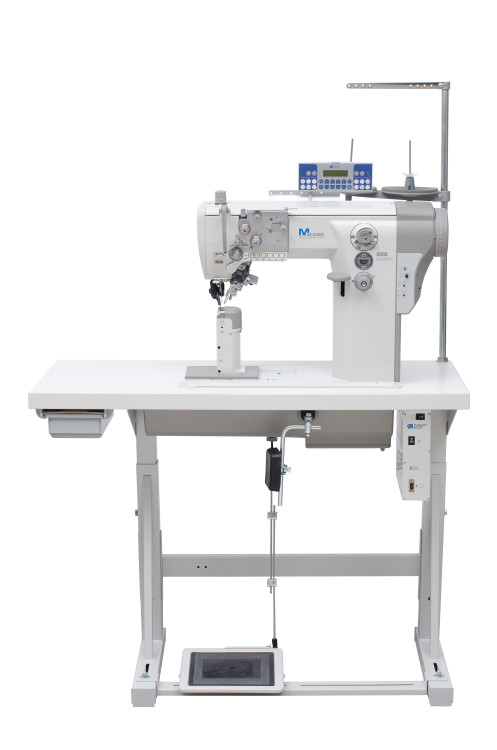

Durkopp Adler 888-167122-M 1-голкова колонкова машина човникового стібка з обрізанням краю та комбінованим роликовим транспортом

Durkopp Adler 888-167122-M — спеціалізована 1-голкова колонкова машина серії M-TYPE 888, розроблена насамперед для операцій у взуттєвому виробництві, де необхідно точно вшивати підкладку та одночасно обрізати надлишок матеріалу вздовж шва. Колонкова платформа полегшує обробку просторових деталей верху взуття та забезпечує хороший доступ до складних ділянок виробу.

Ключовою особливістю моделі є система транспортування, що складається з нижнього привідного ролика, голкового просування та верхнього привідного ролика. Така комбінація забезпечує стабільне переміщення декількох шарів матеріалу, точне суміщення деталей і рівномірну довжину стібка навіть при зміні товщини пакета. Потужна система подачі спеціально розрахована на роботу з різною товщиною та структурою шкіри.

Для обрізання матеріалу 888-167122-M оснащена верхнім похилим ножем з окремим електроприводом. Механізм обрізання працює незалежно від швидкості шиття, що дозволяє отримувати чистий край навіть на складних ділянках шва. Машина особливо ефективна при вшиванні підкладки у взуття з одночасним підрізанням краю.

Модель має праву колонку та великий вертикальний човник L зі шпулькою Ø 26 мм. Велика шпулька збільшує запас нижньої нитки та скорочує кількість зупинок для її заміни. Човниковий механізм швидко демонтується для обслуговування, а система змащування виконана з центральним масляним резервуаром і насосом.

Версія Classic оснащена електромагнітним автоматичним обрізанням нитки, автоматичною закріпкою та автоматичним підйомом верхнього привідного ролика. Електромагніти інтегровані безпосередньо в конструкцію машини, тому для роботи цих функцій не потрібне стиснене повітря.

Індекс -M означає виконання з інтегрованим DA Direct Drive. Прямий привод вбудований у машину, забезпечує точне керування швидкістю та позиціонуванням голки, а також знижує рівень шуму й вібрацій. Для машини передбачена функція зменшеного стібка: натисканням кнопки оператор може виконати один повний стібок меншої довжини, наприклад біля краю деталі.

Максимальна швидкість шиття становить 3000 ст/хв. Для актуального виконання 888-167122-M у технічній таблиці Durkopp Adler зазначена максимальна довжина стібка 5 мм, система голки 134 LR, діаметр транспортного ролика 35 мм і максимальний електромагнітний підйом верхнього ролика 12 мм. Машина призначена для легких, середніх і важких матеріалів.

Для серії передбачений опціональний пристрій, що дозволяє регулювати різницю між верхньою та нижньою подачею в діапазоні від +10 % до –10 %. Також машина має відкидний регульований напрямник краю, який полегшує точне ведення деталі відносно строчки та ножа.

Модель: Durkopp Adler 888-167122-M
Версія: Classic, M-TYPE
Тип машини: 1-голкова колонкова машина човникового стібка
Тип стібка: 301
Розташування колонки: права
Основне застосування: вшивання підкладки взуття з одночасним обрізанням краю
Транспорт матеріалу: нижній привідний ролик + голкове просування + верхній привідний ролик
Обрізання краю: верхній похилий ніж з електроприводом
Матеріали: легкі / середні / важкі
Максимальна швидкість: 3000 ст/хв
Максимальна довжина стібка: 5 мм
Діаметр транспортного ролика: 35 мм
Човник: великий вертикальний L
Діаметр шпульки: 26 мм
Система голки: 134 LR
Голка: Nm 80–120 у стандартній конфігурації
Максимальний підйом верхнього ролика: 12 мм
Обрізання нитки: автоматичне, електромагнітне
Закріпка: автоматична, електромагнітна
Підйом верхнього привідного ролика: автоматичний, електромагнітний
Пневматика: не потрібна
Привід: інтегрований DA Direct Drive
Функція зменшеного стібка: є
Регулювання різниці верхньої та нижньої подачі: +10 % / –10 %, опція
Напрямник краю: відкидний, регульований
Система змащування: централізована, масляний резервуар і насос
Робочий простір: C = 280 мм / D = 300 мм
Живлення: 1×230 В, 50/60 Гц
Максимальна споживана потужність: 1 кВА
Габарити: 1060 × 550 × 1715 мм
Вага головки: 59 кг
Вага комплектної машини: 120 кг.
