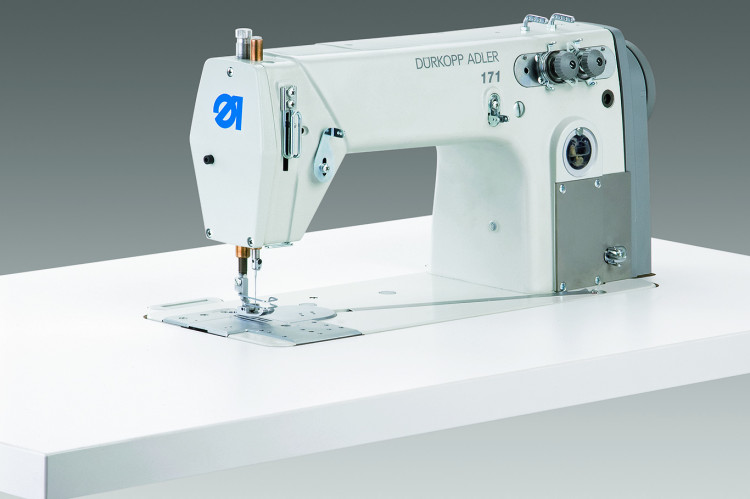

Durkopp Adler 171-131610 Одноголкова машина двониткового ланцюгового стібка з нижнім просуванням

Durkopp Adler 171-131610 — професійна одноголкова машина двониткового ланцюгового стібка, призначена для продуктивного виконання широкого спектра операцій у швейному виробництві. Модифікація 171-131610 оснащена нижнім просуванням матеріалу та системою керування DAC eco і призначена для роботи з легкими та середніми матеріалами.

Машина формує двонитковий ланцюговий стібок 401. Такий тип стібка забезпечує необхідну еластичність шва та добре підходить для операцій, де важливо уникнути стягування матеріалу. Виробник відзначає м’яке формування стібка та автоматичне узгодження кількості нитки петельника, завдяки чому отримується міцний і водночас еластичний шов.

Оптимізована кінематика швейного механізму забезпечує стабільне формування стібка при роботі з різними матеріалами. Durkopp Adler позиціонує клас 171 як високопродуктивне рішення для серійного виробництва, де необхідна стабільна якість шва при високій швидкості роботи.

171-131610 має нижнє зубчасте просування матеріалу. Верхнього роликового транспортера в цій моделі немає — він використовується в машинах класу 173. Тому 171-131610 є базовою високошвидкісною машиною для виконання рівних ланцюгових швів на легких і середніх матеріалах.

Максимальна довжина стібка становить 4 мм. Максимальна швидкість шиття — 6600 стібків/хв, заводське налаштування швидкості — 6000 стібків/хв. Це дозволяє використовувати машину у високопродуктивних потокових виробництвах.

Машина оснащена поперечно розташованим петельником. Використовується система голки 934, діапазон розміру голки — Nm 80–130, максимальний розмір синтетичної нитки — Nm 70/3.

Важливою перевагою класу 171 є можливість переобладнання одноголкової машини у двоголкову. Для цього виробник пропонує спеціальний комплект. Максимальна відстань між голками після переобладнання може становити до 15 мм. При роботі у двоголковому виконанні максимальна швидкість обмежується до 5500 стібків/хв.

Просвіт під лапкою під час шиття становить 4 мм, а при максимальному підйомі — 10 мм. Це забезпечує достатній простір для встановлення деталей із різною кількістю шарів.

Для 171-131610 електропневматична обрізка нитки, автоматичне ущільнення стібків і автоматичний підйом лапки не входять до стандартного оснащення. Ці автоматичні функції передбачені для більш оснащеної модифікації 171-141621.

У таблиці технічних характеристик для 171-131610 зазначений педальний підйом лапки та ніж для обриву нитки.

Керування машиною здійснюється системою DAC eco — сучасною системою керування Durkopp Adler для базових високопродуктивних машин. Система DAC classic із панеллю OP1000 використовується у модифікаціях -141621 з розширеними автоматичними функціями.

Живлення машини — 1×230 В, 50/60 Гц, номінальна потужність — 500 Вт. Вага швейної голови становить приблизно 37 кг, вага брутто — 54 кг.

Основні характеристики

Модель: Durkopp Adler 171-131610
Тип машини: одноголкова машина двониткового ланцюгового стібка
Кількість голок: 1
Тип стібка: двонитковий ланцюговий, 401
Матеріали: L / M — легкі та середні
Система просування: нижнє зубчасте просування
Верхній роликовий транспорт: немає
Максимальна довжина стібка: 4 мм
Максимальна швидкість: 6600 стібків/хв
Заводське налаштування швидкості: 6000 стібків/хв
Петельник: поперечно розташований
Просвіт під лапкою при шитті: 4 мм
Максимальний підйом лапки: 10 мм
Підйом лапки: педальний
Ніж для обриву нитки: так
Електропневматична обрізка нитки: немає
Автоматичне ущільнення стібків: немає
Система голки: 934
Розмір голки: Nm 80–130
Максимальний розмір синтетичної нитки: Nm 70/3
Можливість переобладнання у двоголкову машину: так
Максимальна відстань між голками: 15 мм
Максимальна швидкість у двоголковому виконанні: 5500 стібків/хв
Система керування: DAC eco
Живлення: 1×230 В, 50/60 Гц
Номінальна потужність: 500 Вт
Вага швейної голови: 37 кг
Вага брутто: 54 кг
Розмір упаковки: 780 × 370 × 790 мм.

Особливості

Двонитковий ланцюговий стібок 401 — забезпечує міцний та еластичний шов.

М’яке формування стібка — допомагає уникати небажаного стягування матеріалу.

Автоматичне узгодження кількості нитки петельника — сприяє стабільному формуванню стібка на різних матеріалах.

Швидкість до 6600 стібків/хв — забезпечує високу продуктивність у серійному виробництві.

Можливість переобладнання у двоголкову машину — максимальна відстань між голками до 15 мм.

DAC eco — надійне електронне керування приводом машини.

Додаткові опції

0175 590074 — комплект для переобладнання одноголкової машини у двоголкову.

N900 002631 — спеціальна нижня напрямна краю для відстрочування бокових та крокових швів.

Також доступні:

різні швейні комплекти;
направляючі краю та спеціальні пристосування;
різні комплекти станин зі стільницями.

Застосування

Durkopp Adler 171-131610 призначена для широкого спектра операцій у швейному виробництві з легкими та середніми матеріалами.

В офіційному каталозі для класу 171 наведені такі типові операції:

• загальні швейні операції у різних сегментах виробництва одягу;
• з’єднувальні шви при виготовленні піджаків і блейзерів;
• з’єднання деталей підкладки;
• з’єднання деталей основного матеріалу.

Для конкретної 171-131610 виробник також показує спеціальне оснащення E208/0,4 для зшивання середнього шва сидіння класичних брюк. Тандемна лапка компенсує різницю висоти шарів матеріалу під час проходження шва. Для цього оснащення зазначена відстань 0,4 мм.
