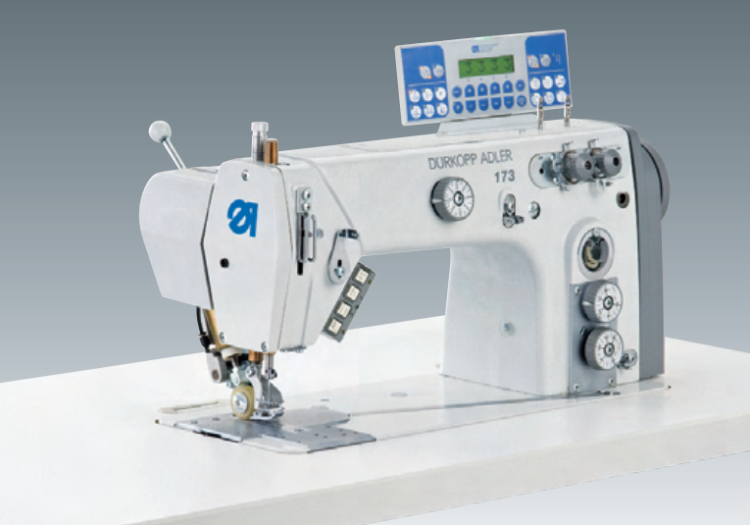

Durkopp Adler 173-141621 Одноголкова машина двониткового ланцюгового стібка з нижнім та роликовим верхнім просуванням

Durkopp Adler 173-141621 — професійна високошвидкісна одноголкова машина двониткового ланцюгового стібка, розроблена для обробки матеріалів, які потребують особливо стабільного транспортування. Модель оснащена нижнім зубчастим просуванням та переривчастим роликовим верхнім транспортером, електропневматичними автоматичними функціями та системою керування DAC classic з панеллю OP1000.

Клас 173 орієнтований на роботу з матеріалами, схильними до складного транспортування. За даними Durkopp Adler, така конструкція дозволяє отримувати гладкі шви без небажаної деформації та стягування, у тому числі при роботі з мікрофіброю. Верхній роликовий транспортер зберігає стабільну роботу навіть на високій швидкості.

Машина формує двонитковий ланцюговий стібок 401. Особливістю цієї технології є м’яке формування стібка та можливість отримувати міцний, але водночас еластичний шов. Виробник також зазначає автоматичне узгодження кількості нитки петельника, що сприяє стабільному формуванню стібка на різних матеріалах.

Система просування Durkopp Adler 173-141621 складається з нижнього транспортера та роликового верхнього транспортера. Голкового просування в цій моделі немає. Верхній роликовий транспортер працює переривчасто та підтримує матеріал зверху безпосередньо після проходження зони голки.

Верхній роликовий транспортер розташований максимально близько до голки та працює стабільно на швидкості до 6000 стібків/хв. Завдяки цьому він ефективно контролює матеріал у зоні формування шва та допомагає отримувати рівні строчки на матеріалах, схильних до зміщення або стягування.

Величина просування верхнього ролика регулюється за допомогою окремого поворотного регулятора. Це дозволяє адаптувати роботу верхнього транспорту до властивостей конкретного матеріалу та добиватися рівномірного шва. Максимальна величина просування роликового транспортера становить 7 мм.

За необхідності верхній роликовий транспортер можна відвести вгору із зони шиття. Після цього вільний простір відповідає класу 171, а машина може виконувати операції лише з нижнім просуванням. Це розширює технологічні можливості моделі та дозволяє використовувати її для операцій, де додатковий роликовий транспорт не потрібний.

Модифікація 173-141621 має розширене автоматичне оснащення. У стандартній комплектації передбачені електропневматична обрізка нитки, підйом притискної лапки та ущільнення стібків. Ці функції активуються педаллю.

Поєднання ущільнення стібків та автоматичної обрізки нитки дозволяє розташовувати початок і кінець шва безпосередньо всередині деталі. Виробник окремо зазначає цю можливість саме для підкласів -141621.

Керування машиною здійснюється системою DAC classic у поєднанні з панеллю оператора OP1000 з цифровою індикацією. DAC classic є більш оснащеною системою порівняно з DAC eco та використовується на підкласах із розширеними електропневматичними функціями.

Максимальна довжина стібка нижнього транспортера становить 4 мм, а максимальне просування роликового верхнього транспортера — 7 мм. Максимальна швидкість шиття для 173-141621 становить 6000 стібків/хв, заводське налаштування швидкості — 5800 стібків/хв. Ці значення підтверджує й актуальна сторінка виробника.

Машина призначена для легких та середніх матеріалів L / M. Використовується система голки 934, діапазон голок — Nm 80–130, максимальний розмір синтетичної нитки — Nm 70/3. Петельник розташований поперечно.

Просвіт під лапкою під час шиття становить 4 мм, а при підйомі — до 9 мм.

Конструкція класу 171 / 173 також дозволяє переобладнати одноголкову машину у двоголкову. Для цього передбачений спеціальний комплект 0175 590074. Максимальна відстань між голками може становити до 15 мм, а максимальна швидкість у двоголковому виконанні обмежується до 5500 стібків/хв.

Живлення машини — 1×230 В, 50/60 Гц, номінальна потужність — 500 Вт. Витрата стисненого повітря становить 0,1 NL за робочий цикл при тиску 6 бар. Актуальна сторінка Durkopp Adler вказує вагу швейної голови 40 кг та повну вагу 55 кг.

Основні характеристики

Модель: Durkopp Adler 173-141621
Тип машини: одноголкова машина двониткового ланцюгового стібка
Кількість голок: 1
Тип стібка: двонитковий ланцюговий, 401
Матеріали: L / M — легкі та середні
Система просування: нижнє + роликове верхнє просування
Нижній транспорт: зубчастий
Верхній транспорт: переривчастий роликовий пулер
Голкове просування: немає
Регулювання верхнього ролика: окремим поворотним регулятором
Можливість відведення ролика із зони шиття: так
Максимальна довжина стібка: 4 мм
Максимальне просування верхнього ролика: 7 мм
Максимальна швидкість: 6000 стібків/хв
Заводське налаштування швидкості: 5800 стібків/хв
Просвіт під лапкою при шитті: 4 мм
Максимальний підйом лапки: 9 мм
Електропневматична обрізка нитки: так
Підйом лапки: так, електропневматичний
Ущільнення стібків: так
Керування автоматичними функціями: педаллю
Петельник: поперечно розташований
Система голки: 934
Розмір голки: Nm 80–130
Максимальний розмір синтетичної нитки: Nm 70/3
Можливість переобладнання у двоголкову машину: так
Максимальна відстань між голками: 15 мм
Максимальна швидкість у двоголковому виконанні: 5500 стібків/хв
Система керування: DAC classic
Панель оператора: OP1000
Номінальна потужність: 500 Вт
Живлення: 1×230 В, 50/60 Гц
Витрата повітря: 0,1 NL за робочий цикл
Робочий тиск: 6 бар
Вага швейної голови: 40 кг
Повна вага: 55 кг
Розмір упаковки: 780 × 370 × 790 мм.

Особливості

Двонитковий ланцюговий стібок 401 забезпечує міцний та еластичний шов із м’яким формуванням стібка.

Нижнє та роликове верхнє просування забезпечують стабільне транспортування матеріалів, які схильні до зміщення або стягування.

Роликовий транспортер працює безпосередньо за голкою та зберігає стабільну роботу навіть на високій швидкості.

Регулювання величини просування ролика дозволяє точно адаптувати верхній транспорт до властивостей матеріалу.

Відкидний роликовий транспортер можна вивести із зони шиття, якщо конкретна операція не потребує верхнього транспорту.

Електропневматична обрізка нитки, підйом лапки та ущільнення стібків скорочують допоміжний час і підвищують продуктивність.

DAC classic + OP1000 забезпечують зручне керування основними функціями машини.

Додаткові опції

0175 590074 — комплект для переобладнання одноголкової машини у двоголкову.

N900 002631 — спеціальна нижня напрямна краю для відстрочування бокових та крокових швів.

Також виробник пропонує:

різні швейні комплекти;
направляючі краю та спеціальні пристосування;
різні комплекти станин зі стільницями.

Застосування

Durkopp Adler 173-141621 призначена насамперед для операцій, де потрібні довгі, гладкі та еластичні шви, а матеріал потребує додаткового контролю під час транспортування.

Типові сфери застосування:

• загальні операції у виробництві одягу;
• довгі прямі шви;
• еластичні шви;
• робота з матеріалами, складними для стабільного транспортування;
• робота з мікрофіброю;
• відстрочування бокових швів брюк.

Для відстрочування бокових швів брюк виробник пропонує спеціальну нижню напрямну N900 002631, яку можна повертати праворуч або ліворуч для точного ведення припуску шва.
