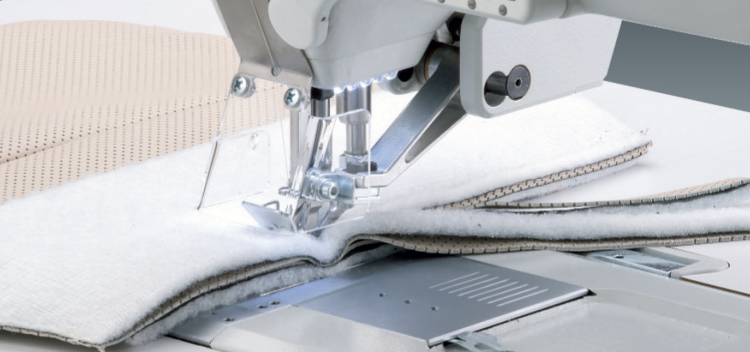

Durkopp Adler 867-393342-M CLASSIC (VF) Одноголкова машина човникового стібка з обрізкою краю матеріалу

Durkopp Adler 867-393342-M CLASSIC (VF) — одноголкова плоско-платформна машина серії M-TYPE 867-M SPECIALS, розроблена для одночасного виконання швейної операції та точного обрізання краю матеріалу. Серія 867-M SPECIALS спеціально призначена для технологічних операцій окантовування та обрізання країв матеріалу.

Головною особливістю 867-393342-M є міцна система обрізання краю матеріалу, яку можна вмикати та вимикати залежно від технологічної операції. Це дозволяє використовувати машину як для одночасного шиття з обрізанням краю, так і для звичайного шиття без обрізання.

Одночасне шиття та обрізання дозволяє об’єднати дві технологічні операції в один робочий прохід. За даними виробника, така конструкція забезпечує акуратні краї при попередній обробці м’яких оббивних деталей, допомагає підтримувати постійну ширину припуску на шов та точне суміщення країв матеріалу при роботі з вузькими припусками.

Машина оснащена потрійною системою просування, що складається з нижнього зубчастого транспортера, голкового просування та почергового верхнього просування лапками. Така система забезпечує стабільне переміщення багатошарових матеріалів і мінімізує зміщення шарів під час шиття та одночасного обрізання. У технічній таблиці потрійне просування вказане як стандартне оснащення 867-393342-M.

Модель комплектується збільшеним вертикальним XXL-човником Ø32 мм, розташованим ліворуч від голки. Велика місткість шпульки збільшує запас нижньої нитки та скорочує кількість зупинок для її заміни під час тривалих виробничих операцій.

867-393342-M має оснащення M-TYPE CLASSIC з автоматизованими допоміжними функціями. Машина оснащена автоматичною закріпкою, автоматичною обрізкою нитки, пневматичним підйомом лапки, інтегрованим LED-освітленням та індикатором технічного обслуговування.

Передбачено керування двома довжинами стібка та швидке регулювання ходу лапок колінним перемикачем. Висота ходу лапок регулюється поворотним регулятором, при цьому швидкість машини автоматично обмежується залежно від установленого ходу лапок і довжини стібка.

Максимальний хід почергових лапок становить 9 мм. Просвіт під лапкою становить 10 мм під час шиття та до 20 мм при підйомі лапки, що забезпечує можливість роботи з об’ємними та багатошаровими деталями.

Автоматична обрізка нитки залишає приблизно 15 мм нитки. Для моделі також передбачений автоматичний додатковий натяг нитки, що розширює можливості налаштування машини для різних технологічних ділянок виробу.

Максимальна довжина стібка становить 12 мм, а максимальна швидкість шиття — 3000 стібків/хв. Виробник зазначає, що фактична максимальна швидкість залежить від вибраної висоти ходу лапок та довжини стібка. Машина розрахована на матеріали категорій M / MS — середньоважкі та середньоважкі–важкі.

Машина оснащена інтегрованим прямим приводом Durkopp Adler, системою керування DAC classic та панеллю OP1000. Така концепція забезпечує високий крутний момент та енергоефективність, а панель керування дозволяє зручно працювати з функціями машини.

Основні характеристики

Модель: Durkopp Adler 867-393342-M CLASSIC (VF)
Тип машини: одноголкова плоско-платформна машина човникового стібка з обрізкою краю матеріалу
Кількість голок: 1
Тип стібка: човниковий, 301
Матеріали: середньоважкі / середньоважкі та важкі
Система просування: нижнє зубчасте + голкове + почергове верхнє просування лапками
Обрізання краю матеріалу: так
Система обрізання: вмикається / вимикається залежно від операції
Одночасне шиття та обрізання: так
Човник: збільшений вертикальний XXL Ø32 мм
Розташування човника: ліворуч від голки
Максимальна довжина стібка: 12 мм
Максимальна швидкість шиття: 3000 стібків/хв
Максимальний хід почергових лапок: 9 мм
Просвіт під лапкою при шитті: 10 мм
Максимальний підйом лапки: 20 мм
Автоматичний підйом лапки: так, пневматичний
Автоматична закріпка: так
Автоматична обрізка нитки: так
Залишок нитки після обрізання: приблизно 15 мм
Керування двома довжинами стібка: так
Швидке регулювання ходу лапок: так, колінним перемикачем
Автоматичний додатковий натяг нитки: так
Інтегроване LED-освітлення: так
Індикатор технічного обслуговування: так
Панель керування: OP1000
Система керування: DAC classic
Система голки: 134-35
Розмір голки: Nm 90–180
Нитка: 80/3 – 10/3
Витрата повітря: 0,7 NL за робочий цикл
Тиск повітря: 6 бар
Привід: інтегрований прямий привод Durkopp Adler
Номінальна потужність: 375 Вт
Живлення: 1×230 В, 50/60 Гц
Робочий простір праворуч від голки: 335 мм
Висота робочого простору: 125 мм
Вага голови: 55–58 кг
Габарити: 1060 × 500 × 1700 мм.

Додаткові опції

Для Durkopp Adler 867-393342-M CLASSIC (VF) виробник пропонує швейні комплекти для різних відстаней обрізання краю матеріалу, що дозволяє адаптувати машину до необхідної ширини припуску та конкретної технологічної операції.

Застосування

Durkopp Adler 867-393342-M CLASSIC (VF) призначена насамперед для одночасного шиття та обрізання м’яких багатошарових деталей меблевої та автомобільної оббивки. Офіційний каталог вказує її застосування для попереднього виготовлення м’яких оббивних деталей, де необхідно отримати чисто обрізаний край без зміщення шарів матеріалу.

Можливість вимикати систему обрізання робить машину універсальнішою: оператор може виконувати як операції з одночасним обрізанням краю, так і шиття без обрізання на одній машині.
