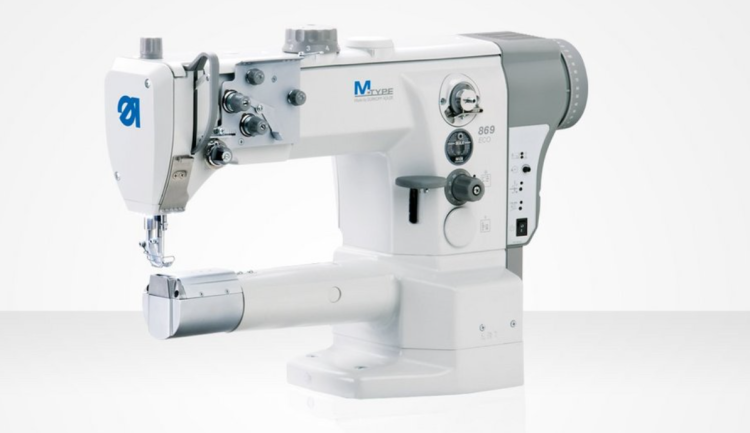

Durkopp Adler 869-180020-M ECO Одноголкова рукавна машина човникового стібка з вертикальним човником

Durkopp Adler 869-180020-M ECO — одноголкова рукавна машина серії M-TYPE 869-M ECO з великим вертикальним човником і потрійною системою просування. Модель розроблена для спеціальних операцій на тривимірних, об’ємних та трубчастих виробах із середньоважких і важких матеріалів.

Рукав машини має діаметр лише 78 мм, що полегшує доступ до складних ділянок виробу та дозволяє працювати з трубчастими деталями невеликого діаметра. Серія 869 використовується у виробництві технічного текстилю, шкіргалантереї, взуття, сумок і м’якого багажу.

Потрійне просування складається з нижнього зубчастого транспортера, голкового просування та почергових верхніх лапок. Така система забезпечує потужне та рівномірне переміщення багатошарових матеріалів і допомагає уникати зміщення шарів під час шиття.

Для окантовувальних операцій вертикальний хід нижнього транспортера можна відключати, змінюючи характер транспортування матеріалу. Це дозволяє швидко адаптувати одноголкову 869-180020-M для окантовування з мінімальним натягом матеріалу.

Модель комплектується великим вертикальним човником L Ø26 мм зі збільшеним запасом нижньої нитки. Човникова система дозволяє використовувати швейні нитки до Tkt. 10/3 і забезпечує стабільне формування стібка навіть при великій довжині стібка.

Максимальна швидкість шиття становить 2800 стібків/хв, максимальна довжина стібка — 9 мм. Максимальний хід почергових лапок також становить 9 мм, а підйом лапки — до 20 мм.

Як версія ECO, 869-180020-M має ручну закріпку та ручний підйом лапки, без стандартної автоматичної обрізки нитки. Додатковий натяг нитки також регулюється вручну. Це підтверджує офіційний каталог M-TYPE 869-M ECO / CLASSIC.

Машина оснащена інтегрованим прямим приводом Durkopp Adler із системою керування DAC eco M-TYPE. Прямий привод забезпечує точне керування швидкістю та позиціонуванням голки без використання зовнішнього ремінного приводу.

Основні характеристики

Модель: Durkopp Adler 869-180020-M ECO
Тип машини: одноголкова рукавна машина човникового стібка
Кількість голок: 1
Тип стібка: човниковий, 301
Система просування: нижнє зубчасте + голкове + почергове верхнє просування лапками
Човник: великий вертикальний L Ø26 мм
Діаметр рукава: 78 мм
Матеріали: M / MS — середньоважкі та середньоважкі–важкі
Максимальна швидкість: 2800 стібків/хв
Максимальна довжина стібка: 9 мм
Максимальний хід лапок: 9 мм
Просвіт під лапкою: 10 мм при шитті / до 20 мм при підйомі
Закріпка: ручна
Підйом лапки: ручний, колінним важелем
Додатковий натяг нитки: ручний
Автоматична обрізка нитки: немає
Система голки: 134-35
Розмір голки: Nm 90–180
Максимальний розмір нитки: Tkt. 10/3
Робочий простір: 335 × 125 мм
Привід: інтегрований прямий привод Durkopp Adler
Керування: DAC eco M-TYPE
Номінальна потужність: 375 Вт
Максимальне споживання: 1,0 kVA
Живлення: 1×230 В, 50/60 Гц
Габарити: 1200 × 550 × 1700 мм
Вага голови: 54–59 кг.

Застосування

Durkopp Adler 869-180020-M ECO призначена для функціональних, з’єднувальних і декоративних строчок на трубчастих та тривимірних виробах. Типові сфери застосування — технічний текстиль, шкіргалантерея, сумки, м’який багаж і взуття. Одноголкова конструкція з відключенням вертикального ходу нижнього транспортера також дозволяє використовувати машину для окантовувальних операцій.
