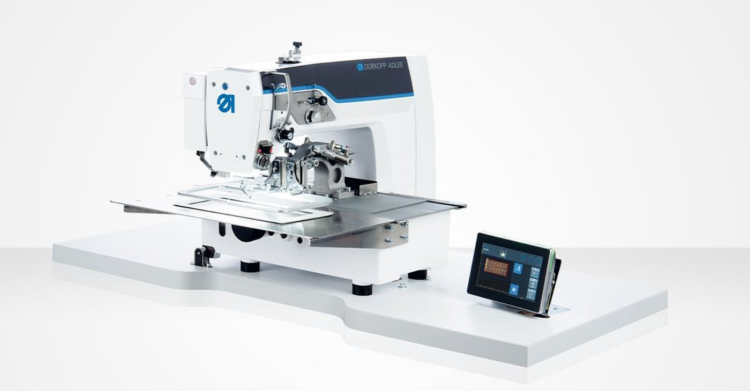

Durkopp Adler 910-3020-32 Програмований швейний автомат з полем 300 × 200 мм і горизонтальним ротаційним човником 32 мм

Durkopp Adler 910-3020-32 входить до серії 910 — повністю цифрових програмованих швейних автоматів для промислового виробництва. Машина використовує швейну кінематику Durkopp Adler M-TYPE та забезпечує високу силу проколу при швидкості до 2800 ст/хв, що дозволяє стабільно працювати з вимогливими швейними операціями та багатошаровими матеріалами.

Модель 910-3020-32 має найбільше робоче поле в серії 910 — 300 × 200 мм. Для цього формату виробник рекомендує застосування у виробництві подушок безпеки, взуттєвій промисловості та операціях із частою заміною затискачів.

Конфігурація оснащена горизонтальним ротаційним човником 32 мм. Серія 910 передбачає три варіанти човникової системи: ротаційний човник 26 мм, ротаційний човник 32 мм та горизонтальний човник коливального типу CB 24 мм. У виконанні 910-3020-32 використовується саме ротаційний човник 32 мм.

Вбудована CAD-система дозволяє створювати та редагувати програми шиття без окремого CAD-програмного забезпечення. Безпосередньо на машині можна задавати геометрію шва, довжину стібка, швидкість шиття, натяг нитки, висоту та хід притискної лапки. Для створення програм доступні режими Teach-In і Draw.

Підтримується прямий імпорт DXF-файлів, що дозволяє переносити готову геометрію швів із зовнішніх CAD-систем. Серія 910 також сумісна із затискачами інших виробників, завдяки чому можна використовувати наявне оснащення й програми.

Керування здійснюється через сенсорну панель Commander Pro з інтерактивним інтерфейсом. Доступні цифрові інструкції, навчальні матеріали, попередній перегляд програм і швидке перемикання між шаблонами шиття. Машина також підтримує інтеграцію із зовнішніми системами автоматизації через I/O management.

Висота та хід притискної лапки програмуються та керуються кроковим двигуном. Максимальний просвіт при підйомі лапки становить 22 мм, а під час шиття — до 10 мм.

Система визначення товщини матеріалу дозволяє контролювати товщину деталі до початку та безпосередньо під час шиття. Для серії 910 доступні три варіанти натягу верхньої нитки: механічний MTT, електронний ETT та комбінований механічно-електронний METT.

Вбудована система короткого обрізання нитки, встановлена в зоні голкової пластини, забезпечує залишкову довжину нитки приблизно 5 мм. Інтегрований датчик верхньої нитки контролює процес шиття та повідомляє про її обрив на дисплеї.

Автомат підтримує QONDAC та інтеграцію у виробничі системи Industry 4.0, у тому числі через Wi-Fi. Передбачене налаштування індивідуальних прав доступу та користувацьких інтерфейсів для різних операторів.

Модель: Durkopp Adler 910-3020-32
Тип обладнання: програмований швейний автомат
Тип стібка: 301, човниковий
Робоче поле X/Y: 300 × 200 мм
Матеріали: середні та середньо-важкі
Максимальна швидкість шиття: 2800 ст/хв
Довжина стібка: 0,1–12,7 мм
Човник: горизонтальний ротаційний, 32 мм
Система голки: 134-35
Розмір голки: Nm 90–180
Нитка: синтетична / армована, Nm 80/3–13/3
Максимальний просвіт під час шиття: 10 мм
Максимальний підйом притискної лапки: 22 мм
Обрізання нитки: вбудоване, залишкова довжина близько 5 мм
Формат програм: DXF
Потреба повітря на робочий цикл: 0,11 NL
Робочий тиск: 6 бар
Живлення: 230 В
Підключена потужність: до 1,0 кВА
Габарити Д × Ш × В: 810 × 1250 × 1280 мм
Вага комплектної машини: 215 кг.

Застосування: автоматизоване програмоване шиття у виробництві подушок безпеки та взуття, а також в операціях із частою заміною затискачів, де потрібне збільшене поле шиття 300 × 200 мм, точна повторюваність контуру та можливість роботи з голками до Nm 180 і нитками до Nm 13/3.
