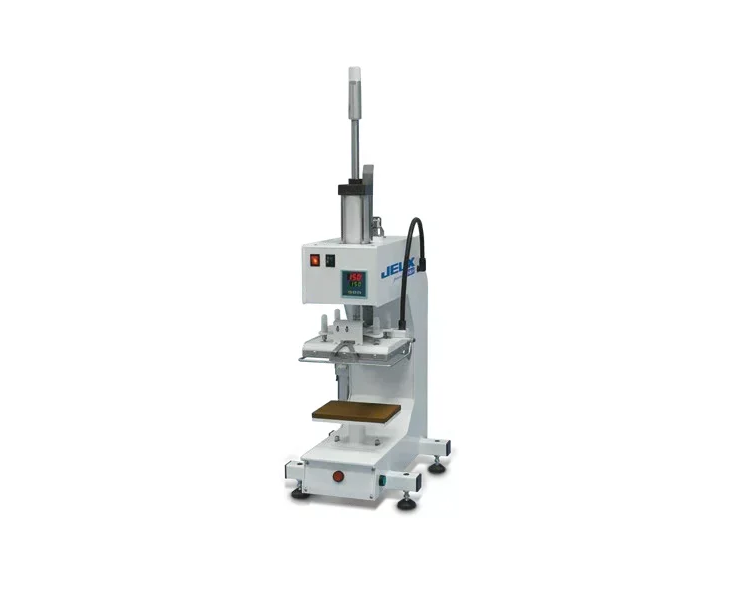

JEUX CS-652N spec A-A1A1-020015 Пневматичний плоский термопрес з робочою зоною 200 × 150 мм

JEUX CS-652N — професійний пневматичний плоский термопрес серії JEUX CS, призначений для операцій термічного пресування у виробництві одягу, текстильних і технічних виробів. Машина створює контрольований притиск матеріалу між нагрітою верхньою плитою та нижньою робочою платформою, забезпечуючи рівномірну термічну обробку по всій робочій зоні.

Термопрес може використовуватися для термосклеювання деталей, нанесення термотрансферів, фіксації логотипів, емблем, термоклейових елементів і компонентів одягу, а також інших технологічних операцій, для яких необхідне одночасне застосування температури та тиску. JUKI Europe окремо характеризує CS-652 як простий у використанні пневматичний плоский термопрес.

Головна особливість комплектації A-A1A1-020015 — класична однопозиційна конструкція. За офіційною системою кодування JEUX CS перша літера A означає Standard — стандартну конструкцію, перше A1 — Up-down, тобто вертикальне переміщення верхньої форми, а друге A1 — Single Station, одну нижню робочу станцію.

Вертикальний рух верхньої плити забезпечує прямолінійне притискання деталі зверху вниз. Така конструкція добре підходить для повторюваних операцій із плоскими виробами, де важлива стабільність положення матеріалу під час термообробки. Конфігурація з однією нижньою станцією робить машину компактною та простою в експлуатації.

Для безпечної роботи передбачений дворучний запуск циклу пресування. Оператор повинен активувати машину двома кнопками, що зменшує ризик знаходження рук у робочій зоні під час руху верхньої плити. Також машина має обмежувач ходу преса.

Запуск робочого циклу може здійснюватися за допомогою ножної педалі. Для робочої зони також передбачена можливість встановлення опційного освітлення.

Система нагріву JEUX використовує нагрівальну плиту, яка забезпечує рівномірний розподіл температури по робочій поверхні. JUKI Europe зазначає, що в термопресах JEUX застосовується конструкція нагрівальних плит замість традиційних локальних нагрівальних трубок, що допомагає підтримувати стабільну температуру по площі пресування.

Температура та час пресування задаються відповідно до технологічного процесу. Діапазон таймера становить 1–999 секунд, а максимальна температура нагріву — 260 °C. Потужність нагрівача становить 1000 W.

Пневматична система працює при тиску стисненого повітря понад 0,4 MPa. У таблиці конфігурацій JUKI для цієї версії зазначений пневмоциліндр діаметром 63 мм і розрахунковий тиск на нижню форму 0,41 kgf/cm² при 4 bar. Машина має одну зону нагріву.

Габарити машини становлять 520 × 380 × 1050 мм, маса — 45 кг, що робить CS-652N компактним рішенням для локальних робочих місць термопресування.

Розшифрування комплектації A-A1A1-020015

A — стандартна конструкція машини (Standard)
A1 — вертикальний рух верхньої форми (Up-down)
A1 — одна нижня робоча станція (Single Station)
020 — номінальна довжина робочої зони 200 мм
015 — номінальна ширина робочої зони 150 мм.

Таким чином, JEUX CS-652N spec A-A1A1-020015 — це стандартний пневматичний плоский термопрес з вертикальним рухом верхньої плити, однією нижньою робочою станцією та номінальною робочою зоною 200 × 150 мм.

Модель: JEUX CS-652N
Комплектація: A-A1A1-020015
Тип обладнання: пневматичний плоский термопрес
Конструкція: стандартна
Рух верхньої форми: вертикальний, Up-down
Кількість нижніх робочих станцій: 1
Номінальна робоча зона: 200 × 150 мм
Фактична площа нижньої форми: 203 × 152 мм
Площа верхньої форми: 206 × 174 мм
Потужність нагріву: 1000 W
Максимальна температура: 260 °C
Діапазон часу пресування: 1–999 с
Діаметр пневмоциліндра: 63 мм
Тиск на нижню форму при 4 bar: 0,41 kgf/cm²
Кількість зон нагріву: 1
Необхідний тиск стисненого повітря: понад 0,4 MPa
Живлення: AC 220 V, 50/60 Hz, 1 фаза
Дворучний запуск: так
Ножна педаль: так
Змінна нижня платформа: так
Обмежувач ходу преса: так
Опційне освітлення: так
Габарити: 520 × 380 × 1050 мм
Вага: 45 кг
Бренд: JEUX / JUKI.
