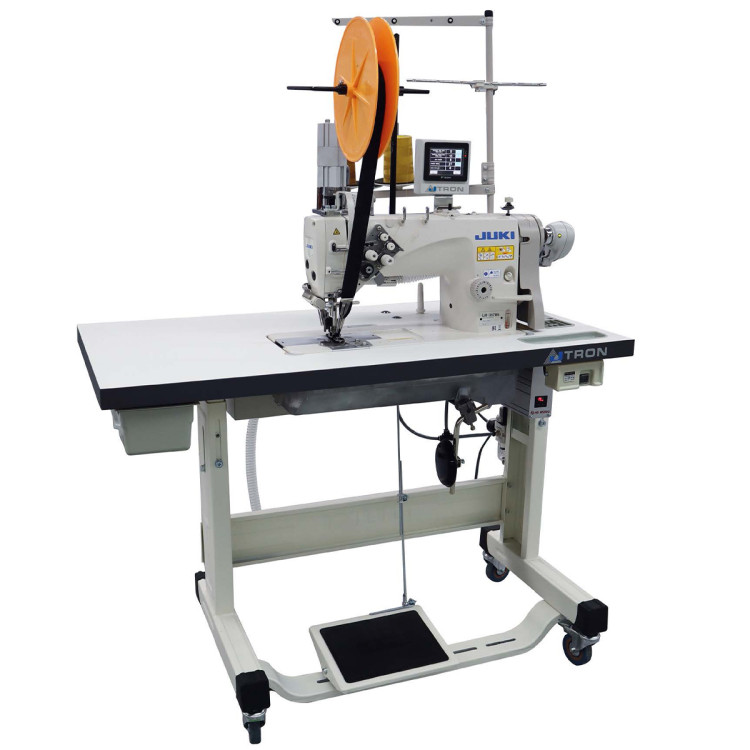

JUKI JTR-LH3578/PTA Комплекс для пришивання тасьми до деталі передньої кишені джинсів

JUKI JTR-LH3578/PTA Series — спеціалізований комплекс Jeans Front Pocket Tape Sewing Unit, призначений для пришивання тасьми до деталі передньої кишені джинсів. Комплекс побудований на 2-голковій машині човникового стібка JUKI LH3578A та оснащений збільшеним човником.

Для виконання операції використовується спеціальне пристосування для пришивання тасьми до деталі кишені. У стандартній конфігурації міжголкова відстань становить 6,4 мм, а ширина тасьми — 10 мм. Також передбачене виконання з міжголковою відстанню 4,8 мм для тасьми шириною 8 мм.

Комплекс може оснащуватися PTC — Photocell Tape Cutter — системою автоматичного відрізання тасьми з керуванням фотоелементом. Також доступний варіант MTC — Manual Tape Cutter з ручним відрізанням тасьми або виконання без цієї опції.

Для зручності оператора передбачений автоматичний підйом притискної лапки. Як додаткова опція доступна WFS — Waste Fabric Suction System, система відсмоктування відходів матеріалу.

Максимальна швидкість шиття становить 3000 стібків/хв, а заявлена продуктивність — 4000–4500 деталей за 9 годин. Довжина стібка регулюється в діапазоні 2,5–4 мм. Машина також оснащена лічильником виготовлених деталей.

Варіанти та опції

PTC — Photocell Tape Cutter: автоматична система відрізання тасьми з керуванням фотоелементом.

MTC — Manual Tape Cutter: ручний пристрій відрізання тасьми.

WFS — Waste Fabric Suction System: система відсмоктування відходів матеріалу.

Z: виконання без відповідної додаткової опції.

248: 2 голки, міжголкова відстань 4,8 мм, для тасьми 8 мм.

264: 2 голки, міжголкова відстань 6,4 мм, для тасьми 10 мм.

E: однофазне живлення 220 В.

Схема формування повного коду замовлення JTR-LH3578/PTA/.../.../.../E наведена на другій сторінці каталогу.

Комплектація приводу:
Servo Motor.

Основні характеристики:
Модель: JTR-LH3578/PTA Series
Тип: комплекс для пришивання тасьми до деталі передньої кишені джинсів
Швейна голова: JUKI LH3578A
Тип стібка: 2-голковий човниковий
Човник: збільшений
Стандартна міжголкова відстань: 6,4 мм
Стандартна ширина тасьми: 10 мм
Альтернативне виконання: 4,8 мм для тасьми 8 мм
Максимальна швидкість: 3000 стібків/хв
Продуктивність: 4000–4500 деталей / 9 годин
Довжина стібка: 2,5–4 мм
Голка: GB / DP×5 №18
Автоматичний підйом лапки: є
Лічильник деталей: є
Система відрізання тасьми: PTC / MTC / без опції
Система відсмоктування відходів WFS: опція
Двигун: Servo Motor
Живлення: 1 фаза, 220–240 В
Споживана потужність: 520 VA
Стиснене повітря: 6 бар
Витрата повітря: 3 л/хв.

Габарити машини: 600 × 1100 × 1400 мм
Вага нетто: 82 кг
Габарити упаковки: 700 × 1200 × 1600 мм
Вага брутто: 135 кг.
