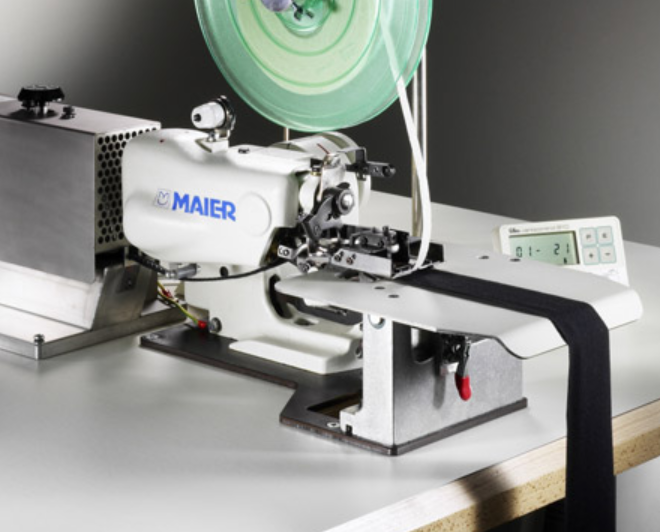

MAIER 221-19/2-B/2K Комплекс для виготовлення шльовок із двома прасувальними елементами

MAIER 221-19/2-B/2K призначений для серійного виготовлення шльовок із подвійним складанням матеріалу та внутрішньою прокладковою стрічкою. Комплекс також може використовуватися для виготовлення петель для краваток. Матеріал послідовно проходить операції підрізання, формування, зшивання та термічної обробки, що дозволяє організувати повний технологічний процес на одному робочому місці.

Перед формувачем встановлений фронтальний обрізний пристрій, який підрізає смугу матеріалу до необхідної ширини. Ріжучий механізм оснащений гачкоподібними ножами з твердосплавними ріжучими елементами. Для рівномірного проходження матеріалу через зону шиття використовуються два верхні транспортери — один перед голкою, другий за нею.

Для формування шльовок застосовуються змінні спеціальні формувачі. Доступні варіанти шириною 6,5; 8; 10 та 12 мм, а прохід формувача залежно від товщини матеріалу може становити 0,5; 1,0; 1,5 або 2,0 мм. Швидкознімний механізм дозволяє замінювати формувач без інструменту в межах однієї ширини шльовки.

Головна особливість версії B/2 — прасувальна станція з двома прасувальними елементами без пари. Вона призначена для обробки термоклейової прокладкової стрічки, що вкладається всередину шльовки. Таким чином, прокладковий матеріал може термічно фіксуватися безпосередньо в процесі виготовлення. Для роботи комплексу потрібне підключення до зовнішньої системи стисненого повітря; зовнішнє підключення пари для B/2 не передбачене.

Комплекс оснащений електронним пулером, який забезпечує контрольоване переміщення сформованої шльовки через прасувальну секцію. Машина постачається повністю змонтованою на промисловій стійці з робочою стільницею, блоком підготовки повітря та електронним двигуном 230/400 В, 50/60 Гц.

Швейна частина виконує однонитковий потайний стібок типу 103 зі швидкістю до 2000 ст/хв. Довжина стібка регулюється в межах 3–8 мм, використовується система голок 251. Ефективний діаметр махового колеса становить 63 мм, швидкість двигуна — 1400 об/хв, ефективний діаметр шківа двигуна — 90 мм.

Для цього виконання передбачені підкласи -49 — сенсорне керування та -51 — пристрій для намотування готових шльовок.

Модель: MAIER 221-19/2-B/2K
Тип обладнання: комплекс для виготовлення шльовок
Призначення: виготовлення подвійно складених шльовок із прокладковою стрічкою
Додаткове застосування: петлі для краваток
Основні операції: обрізання, формування, потайне зшивання, термічна фіксація прокладкової стрічки
Тип стібка: 103, однонитковий потайний
Максимальна швидкість шиття: 2000 ст/хв
Довжина стібка: 3–8 мм
Система голки: 251
Обрізний пристрій: фронтальний
Ножі: гачкоподібні з твердосплавними ріжучими елементами
Транспортування матеріалу: два верхні транспортери
Ширина формувачів: 6,5 / 8 / 10 / 12 мм
Прохід формувача: 0,5 / 1,0 / 1,5 / 2,0 мм
Прасувальна станція: B/2, 2 прасувальні елементи
Подача пари: немає
Призначення прасувальної станції: фіксація термоклейової прокладкової стрічки
Пулер: електронний
Стиснене повітря: зовнішнє підключення
Двигун: електронний
Живлення: 230/400 В, 50/60 Гц
Діаметр махового колеса: 63 мм
Швидкість двигуна: 1400 об/хв
Ефективний діаметр шківа: 90 мм
Доступні підкласи: -49, -51
Виробник: Maier-Unitas GmbH
Країна виробника: Німеччина.

Застосування: серійне виготовлення шльовок із внутрішньою термоклейовою прокладковою стрічкою, коли необхідно поєднати підрізання матеріалу, формування, потайне зшивання та термічну фіксацію прокладки в одному виробничому комплексі.
