Rexel PR-11 Ручний вимірювальний упор

Rexel PR-11 призначений для точного позиціонування матеріалу відносно лінії різання. Система дозволяє оператору вручну переміщувати каретку до потрібного розміру та фіксувати її у заданому положенні. Упор може використовуватися для алюмінієвих профілів і труб, а також інших матеріалів, зокрема деревини.

Конструкція PR-11 базується на міцному алюмінієвому профілі. Пересувна каретка виготовляється методом CNC-фрезерування та рухається на роликах із підшипниками, що забезпечує плавне ручне позиціонування.

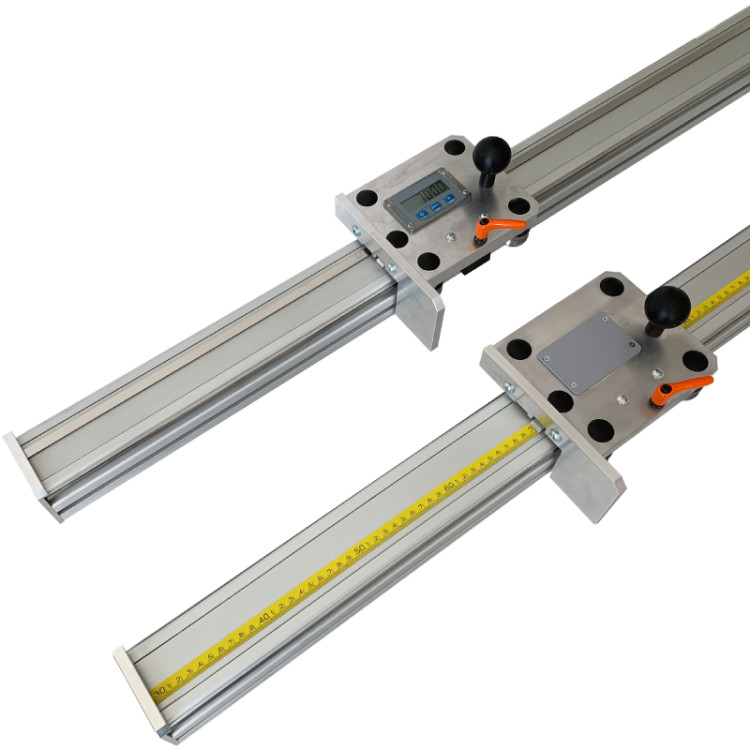

Система доступна у правому та лівому виконанні — залежно від того, з якого боку від лінії різання необхідно задавати довжину. Rexel також пропонує два способи зчитування розміру:

• механічний — за метричною самоклейною шкалою, точність зчитування 1,0 мм;
• електронний — цифровий дисплей у поєднанні з магнітною стрічкою, точність зчитування 0,01 мм.

PR-11 може монтуватися безпосередньо практично на будь-який відповідний робочий або розкрійний стіл або використовуватися разом зі спеціальним вимірювальним столом Rexel SPR-12.

Технічні характеристики

Модель: Rexel PR-11
Тип: ручний вимірювальний упор
Призначення: встановлення заданої довжини матеріалу перед різанням
Основне застосування: виробництво рулонних штор, різання алюмінієвих профілів і труб
Переміщення каретки: ручне
Фіксація положення: ручна
Виконання: праве або ліве
Система вимірювання: метрична шкала або електронний дисплей
Точність зчитування за метричною шкалою: 1,0 мм
Точність електронного зчитування: 0,01 мм
Максимальний стандартний діапазон вимірювання: до 5800 мм
Монтаж: на робочий стіл або на вимірювальний стіл Rexel SPR-12
Бренд: Rexel

Версії Rexel PR-11

PR-11P.M — праве виконання, метрична самоклейна шкала, монтаж на будь-який відповідний стіл.
PR-11P.MS — праве виконання, метрична шкала, для столу SPR-12P.
PR-11P.E — праве виконання, електронний дисплей, монтаж на будь-який відповідний стіл.
PR-11P.ES — праве виконання, електронний дисплей, для столу SPR-12P.

PR-11L.M — ліве виконання, метрична самоклейна шкала, монтаж на будь-який відповідний стіл.
PR-11L.MS — ліве виконання, метрична шкала, для столу SPR-12L.
PR-11L.E — ліве виконання, електронний дисплей, монтаж на будь-який відповідний стіл.
PR-11L.ES — ліве виконання, електронний дисплей, для столу SPR-12L.

Стандартні діапазони переміщення для версій, що встановлюються на окремий стіл: 3000, 3800, 4000, 5000, 5300 та 5800 мм. Для версій під SPR-12: 3000, 4000, 5000 та 5800 мм. Загальна довжина упору на 190 мм більша за максимальний робочий діапазон.
