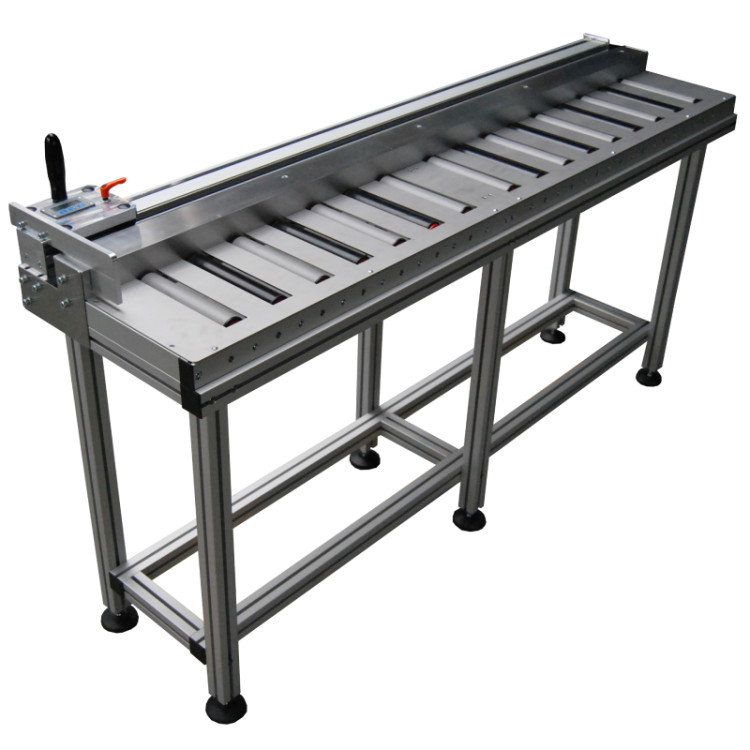

Rexel SPR-12 Вимірювальний роликовий стіл

Rexel SPR-12 — спеціалізований вимірювальний стіл, призначений для організації робочого місця при вимірюванні та різанні довгомірних деталей і профілів.

Робоча поверхня виконана з роликами, які полегшують переміщення матеріалу вздовж столу та його позиціонування відносно лінії різання. Rexel демонструє SPR-12 як основу для створення комплектного вимірювального робочого місця разом із системою PR-11.

Основне застосування такого комплекту — встановлення необхідної довжини різання алюмінієвих профілів та інших довгомірних матеріалів, зокрема деталей, що використовуються при виробництві рулонних штор.

Робота з вимірювальним упором PR-11

На Rexel SPR-12 можуть встановлюватися спеціальні версії ручного вимірювального упора PR-11, призначені саме для цього столу.

Для SPR-12 передбачені:

• PR-11P.MS — правосторонній упор із метричною лінійкою;
• PR-11P.ES — правосторонній упор з електронним дисплеєм;
• PR-11L.MS — лівосторонній упор із метричною лінійкою;
• PR-11L.ES — лівосторонній упор з електронним дисплеєм.

Версії з метричною лінійкою забезпечують точність зчитування 1,0 мм, а модифікації з електронним дисплеєм і магнітною стрічкою — 0,01 мм. Переміщення упора та фіксація його положення виконуються вручну.

Для версій PR-11, призначених для встановлення безпосередньо на SPR-12, Rexel вказує стандартні діапазони переміщення упора:

• 3000 мм;
• 4000 мм;
• 5000 мм;
• 5800 мм.

Праве та ліве виконання

Вимірювальний стіл випускається у двох конфігураціях:

SPR-12P — правостороння версія, для встановлення вимірювального упора праворуч від лінії різання.

SPR-12L — лівостороння версія, для встановлення вимірювального упора ліворуч від лінії різання.

Це дозволяє підібрати конфігурацію відповідно до розташування різального обладнання та організації конкретного робочого місця.

Основні характеристики

Модель: Rexel SPR-12

Тип: вимірювальний роликовий стіл

Конструкція робочої поверхні: роликова

Виконання:
SPR-12P — праве
SPR-12L — ліве

Сумісна вимірювальна система: Rexel PR-11

Варіанти упорів для SPR-12: PR-11P.MS, PR-11P.ES, PR-11L.MS, PR-11L.ES

Стандартні діапазони вимірювання PR-11 для SPR-12: 3000 / 4000 / 5000 / 5800 мм

Варіанти зчитування вимірювання: метрична лінійка або електронний дисплей із магнітною стрічкою

Точність зчитування PR-11 з метричною лінійкою: 1,0 мм

Точність зчитування PR-11 з електронним дисплеєм: 0,01 мм

Переміщення та фіксація вимірювального упора: ручні

Бренд: Rexel

Застосування

Rexel SPR-12 використовується як робочий вимірювальний стіл при різанні довгомірних деталей. Роликова поверхня полегшує подавання та позиціонування матеріалу, а встановлення системи PR-11 дозволяє точно задавати необхідну довжину відрізання.

Стіл орієнтований насамперед на роботу з алюмінієвими профілями та іншими довгомірними матеріалами, зокрема при виробництві рулонних штор
