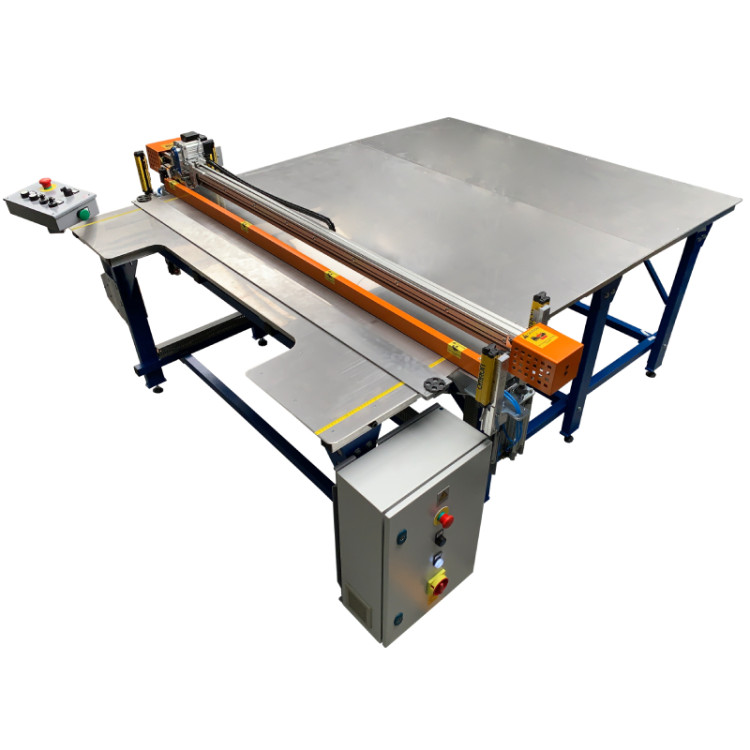

Rexel UCP-1 Стіл для різання смуг шкіри

Rexel UCP-1 — спеціалізоване обладнання для різання шкіри на смуги. Машина побудована на базі різального механізму UK-2 та поєднує в одному робочому місці велику робочу поверхню, дисковий ніж, притиск матеріалу та систему точного налаштування розміру смуги.

Різальний вузол складається з дискового ножа та притискної планки для матеріалу. Увесь вузол підіймається та опускається за допомогою пневматичних циліндрів. У піднятому положенні відстань між робочою поверхнею та притискною планкою становить приблизно 110 мм.

Двостороннє різання

Дисковий ніж Rexel UCP-1 виконує різання в обох напрямках переміщення.

Це дозволяє здійснювати робочий різ при русі різального вузла в обидві сторони без необхідності повернення механізму у вихідне положення без різання.

Вбудоване заточування ножа

Різальний механізм обладнаний вбудованим пристроєм для заточування дискового ножа.

Заточування виконується без демонтажу ножа з машини, що спрощує його обслуговування та підтримання необхідної якості різання.

Пневматичний підйом різального вузла

Різальний вузол разом із притискною планкою переміщується вертикально за допомогою пневматичних циліндрів.

Просвіт у піднятому положенні: приблизно 110 мм.

Це забезпечує простір для зручного розташування матеріалу на робочій поверхні перед початком нового циклу різання.

Регульований двосторонній упор

На робочій поверхні встановлений регульований двосторонній вимірювальний упор із міліметровою шкалою.

Він використовується для встановлення необхідного розміру перед різанням та забезпечує повторюване позиціонування матеріалу.

Система безпеки

Rexel UCP-1 оснащений багаторівневою системою захисту оператора.

Для запуску робочого циклу необхідно одночасно натиснути дві кнопки керування. Якщо одна з кнопок натиснута завчасно, машина не розпочне цикл.

Перед початком наступного циклу обидві кнопки повинні бути відпущені.

Кнопки розташовані таким чином, щоб оператор не міг запустити машину однією рукою.

Додатковий контроль небезпечної робочої зони забезпечують оптичні бар'єри OMRON F3SG.

Основні характеристики

Модель: Rexel UCP-1

Тип: стіл для різання смуг шкіри

Різальний механізм: на базі Rexel UK-2

Тип ножа: дисковий

Напрямок різання: в обох напрямках переміщення ножа

Заточування ножа: вбудований пристрій

Притиск матеріалу: притискна планка

Підйом різального вузла: пневматичний

Просвіт між столом і притискною планкою у піднятому положенні: приблизно 110 мм

Максимальна товщина матеріалу: приблизно 2 мм

Мінімальна довжина смуги: 40 мм

Максимальна ширина різання: 1500 мм

Розмір робочої поверхні: 2235 × 1700 мм

Робоча висота столу: 900 мм

Відстань від ножа до краю робочої поверхні: 500 мм

Вимірювальний упор: регульований, двосторонній, із міліметровою шкалою

Безпека: дворучне керування та оптичні бар'єри OMRON F3SG

Бренд: Rexel.

Застосування

Rexel UCP-1 призначений для точного та повторюваного різання шкіри на смуги.

Велика робоча поверхня, максимальна ширина різання 1500 мм, дисковий ніж із двостороннім ходом, регульований вимірювальний упор та притиск матеріалу дозволяють організувати спеціалізоване робоче місце для серійного виготовлення шкіряних смуг.
