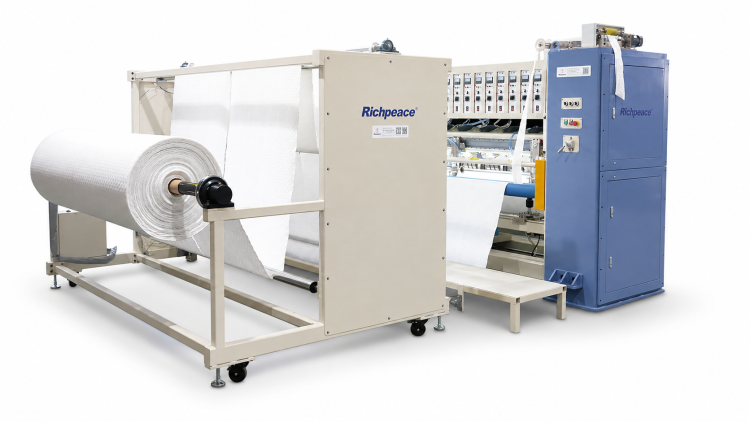

Richpeace RPQC-NM-U-11-1600-UB-NA-3P380 Автоматична ультразвукова стьобальна машина

Richpeace RPQC-NM-U-11-1600-UB-NA-3P380 — промислова автоматична машина для ультразвукового стьобання та з'єднання багатошарових матеріалів. Вона призначена для роботи з поліестерними тканинами, нетканими матеріалами, поліестерним ватином, штучною шкірою та іншими матеріалами, придатними для ультразвукового зварювання. У процесі обробки машина одночасно з'єднує шари та створює декоративний рельєфний малюнок. Виробник відзначає чіткість візерунків, міцне з'єднання та відсутність деформації тканини.

Максимальна ширина матеріалу для моделі RPQC-NM-U-11-1600-UB-NA-3P380 становить 1600 мм. Вага машини — 4000 кг, габаритні розміри — 3100 × 6300 × 2270 мм.

Машина поєднує ультразвукове стьобання та ультразвукове зварювання країв в одному робочому циклі. Конструкція з почергово розташованими ультразвуковими перетворювачами забезпечує формування безперервного рельєфного малюнка без зморшок.

Для створення різних дизайнів використовується змінний вал із візерунком. Заміна вала дозволяє переходити на інший малюнок стьобання. Вал із візерунком пропонується як опція.

Ультразвукова система оснащується генераторами потужністю 2 кВт, які забезпечують необхідну потужність для якісного зварювання багатошарових матеріалів. Максимальна робоча швидкість становить до 9 м/хв і залежить від матеріалу та товщини зварюваних шарів.

Для стабільного подавання матеріалу передбачені пневматичний притискний ролик та система протягування з постійним крутним моментом. Положення пристрою обрізання краю регулюється вручну відповідно до необхідної ширини різання. З обох боків працює система автоматичного збору обрізків.

Керування здійснюється через комп'ютерну систему Richpeace Model III. Для налаштування положення робочого вала передбачений механізм регулювання висоти, який дозволяє швидко вирівняти вал по горизонталі. Безпеку робочої зони забезпечує високочутлива світлова завіса SICK.

Для створення повністю автоматизованої лінії після ультразвукового стьобання RPQC-NM-U-11-1600-UB-NA-3P380 може додатково комплектуватися поперечною різальною машиною Richpeace RPQC-NM-CT-1600-UB-3P380. Вона встановлюється після стьобальної машини та використовується для поперечного різання обробленого полотна на готові відрізки заданої довжини. Сам виробник зазначає, що після стьобання обладнання може бути підключене до різальної машини для отримання готового виробу.

Для конфігурації шириною 1600 мм використовується саме:

Модель поперечної різальної машини: RPQC-NM-CT-1600-UB-3P380
Тип: Cross Cutting Machine
Вага: 1000 кг
Габаритні розміри: 2950 × 1700 × 2050 мм

Таким чином, можливі два варіанти комплектації: базова RPQC-NM-U-11-1600-UB-NA-3P380 виконує ультразвукове стьобання та зварювання, а конфігурація з RPQC-NM-CT-1600-UB-3P380 додатково автоматизує поперечне різання матеріалу після стьобання.

Модель: RPQC-NM-U-11-1600-UB-NA-3P380
Тип обладнання: автоматична ультразвукова стьобальна машина
Максимальна ширина тканини: 1600 мм
Максимальна робоча швидкість: до 9 м/хв
Технологія: ультразвукове стьобання та ультразвукове зварювання країв
Потужність ультразвукових генераторів: 2 кВт
Керування: Richpeace Model III
Притиск матеріалу: пневматичний притискний ролик
Протягування: система з постійним крутним моментом
Обрізання країв: регульоване
Автоматичний збір обрізків: з обох сторін
Система безпеки: світлова завіса SICK
Вага машини: 4000 кг
Габарити машини: 3100 × 6300 × 2270 мм
Поперечна різальна машина: RPQC-NM-CT-1600-UB-3P380 — опція
Вага поперечної різальної машини: 1000 кг
Габарити поперечної різальної машини: 2950 × 1700 × 2050 мм
Автоматичний намотувальний пристрій: опція
Вал із візерунком: опція
Бренд: Richpeace.
