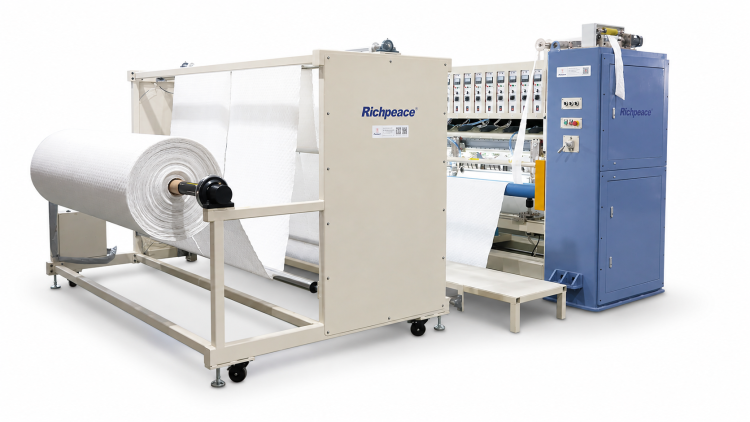

Richpeace RPQC-NM-U-17-2500-UB-NA-3P380 Автоматична ультразвукова стьобальна машина

Richpeace RPQC-NM-U-17-2500-UB-NA-3P380 — промислова автоматична машина для ультразвукового стьобання та з'єднання багатошарових матеріалів. Саме ця модифікація з робочою шириною 2500 мм наведена Richpeace у каталозі як Reference Model.

Обладнання призначене для з'єднання декількох шарів поліестерної тканини, нетканих матеріалів, поліестерного ватину, штучної шкіри та інших сумісних матеріалів. Під час одного проходу машина з'єднує шари ультразвуком і одночасно створює декоративний рельєфний малюнок. Richpeace зазначає чіткість візерунків, міцне з'єднання шарів і відсутність деформації тканини.

Максимальна ширина матеріалу для RPQC-NM-U-17-2500-UB-NA-3P380 становить 2500 мм. Вага машини — 4700 кг, габаритні розміри — 4000 × 6300 × 2270 мм.

Машина інтегрує ультразвукове стьобання та ультразвукове зварювання країв в одному технологічному циклі. Нова конструкція з почергово розташованими ультразвуковими перетворювачами забезпечує безперервне тиснення та допомагає уникати утворення зморшок на матеріалі.

Для отримання різних декоративних малюнків використовується змінний вал із візерунком. Для переходу на інший дизайн достатньо замінити вал. Сам вал із візерунком зазначений виробником як опційне оснащення.

Ультразвукова система комплектується генераторами потужністю 2 кВт, які забезпечують ефективне зварювання багатошарових матеріалів. Максимальна робоча швидкість становить до 9 м/хв і залежить від властивостей матеріалу та товщини зварювання.

За інформацією Richpeace, продуктивність ультразвукової технології може бути приблизно у 3–5 разів вищою, ніж продуктивність традиційної стьобальної швейної машини.

Для стабільного подавання матеріалу передбачені пневматичний притискний ролик та система протягування з постійним крутним моментом. Положення механізму обрізання країв регулюється вручну відповідно до необхідної ширини різання.

З обох сторін машини встановлена автоматична система збору обрізків, що спрощує подальше видалення відрізаних країв матеріалу.

Для точного налаштування робочого вузла передбачений пристрій регулювання висоти вала, який дозволяє швидко встановити його у горизонтальне положення. Керування машиною здійснюється через комп'ютерну систему Richpeace Model III.

Безпеку оператора забезпечує високочутлива світлова завіса SICK, яка контролює небезпечну робочу зону машини.

Для створення автоматизованої виробничої лінії модель RPQC-NM-U-17-2500-UB-NA-3P380 може комплектуватися опційною поперечною різальною машиною Richpeace RPQC-NM-CT-2500-UB-3P380. Після завершення ультразвукового стьобання матеріал може подаватися безпосередньо на цей модуль для поперечного різання та отримання готових відрізаних виробів. Такий варіант інтеграції прямо передбачений виробником.

Для ширини 2500 мм використовується саме:

Модель поперечної різальної машини: RPQC-NM-CT-2500-UB-3P380
Тип: поперечна різальна машина
Вага: 1300 кг
Габаритні розміри: 3850 × 1700 × 2050 мм
Статус: опційне обладнання.

Таким чином, конфігурація RPQC-NM-U-17-2500-UB-NA-3P380 + RPQC-NM-CT-2500-UB-3P380 дозволяє поєднати ультразвукове стьобання, зварювання країв і подальше автоматизоване поперечне різання матеріалу в єдиній виробничій лінії.

Модель: RPQC-NM-U-17-2500-UB-NA-3P380
Тип обладнання: автоматична ультразвукова стьобальна машина
Максимальна ширина матеріалу: 2500 мм
Максимальна робоча швидкість: до 9 м/хв
Технологія: ультразвукове стьобання та ультразвукове зварювання країв
Потужність ультразвукових генераторів: 2 кВт
Керування: Richpeace Model III
Притиск матеріалу: пневматичний притискний ролик
Протягування матеріалу: система з постійним крутним моментом
Обрізання країв: регульоване вручну
Автоматичний збір обрізків: з обох сторін
Регулювання висоти робочого вала: є
Система безпеки: світлова завіса SICK
Вага основної машини: 4700 кг
Габарити основної машини: 4000 × 6300 × 2270 мм
Опційна поперечна різальна машина: RPQC-NM-CT-2500-UB-3P380
Вага поперечної різальної машини: 1300 кг
Габарити поперечної різальної машини: 3850 × 1700 × 2050 мм
Вал із візерунком: опція
Бренд: Richpeace.
