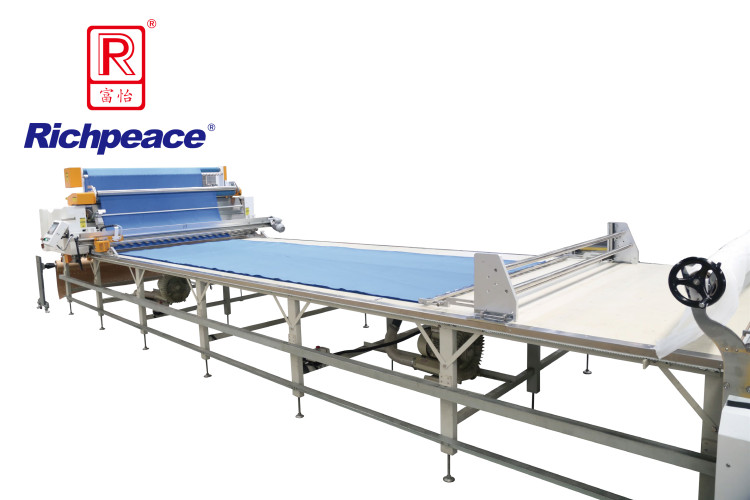

Richpeace RPSM-WF-1-1000×1800-C-KW100-NA-1P220 Автоматична настилочна машина для тканин 1800 мм

Richpeace RPSM-WF-1-1000×1800-C-KW100-NA-1P220 — автоматична настилочна машина для підготовки тканини до подальшого розкрою. Обладнання призначене для використання у виробництві одягу, меблів, автомобільних інтер'єрів, туристичних наметів, спальних мішків, іграшок, сумок та інших текстильних виробів.

Модель розрахована на тканину шириною до 1800 мм. Для цієї конфігурації виробник вказує максимальне навантаження рулону до 150 кг та масу машини після встановлення 500 кг.

Керування здійснюється через цифровий LCD-сенсорний екран. Оператор може задавати довжину настилу, кількість шарів, швидкість переміщення та спосіб настилання. Система керування побудована на PLC і розрахована на стабільну роботу та зручне обслуговування.

Машина оснащена інтелектуальним відрізним пристроєм із високошвидкісним двигуном із великим крутним моментом. Система автоматично регулює швидкість і відстань різання, а ніж має функцію самозаточування, що забезпечує рівний і стабільний відріз. У міру збільшення висоти настилу кронштейн різального пристрою автоматично піднімається.

Для точного формування настилу передбачена система автоматичного вирівнювання краю тканини. Інфрачервоний датчик використовує технологію дифузного відбиття для контролю положення краю та покращення якості вирівнювання.

Енкодер вимірювання відстані контролює переміщення машини та забезпечує однакову довжину проходу під час повторних циклів настилання.

Для безпеки оператора використовується високочутливий датчик. Якщо людина або перешкода потрапляє в зону приблизно 0,5 м від машини, обладнання автоматично зупиняється.

Передбачена система контролю відсутності тканини. Після запуску машина визначає початкову точку настилання, а після закінчення матеріалу автоматично повертається у вихідне положення. У разі відключення електроживлення задані параметри настилання зберігаються, а після відновлення живлення машина знаходить вихідну точку та продовжує роботу.

Машина автоматично виконує вирівнювання краю та підрахунок шарів. Пульт дистанційного керування дозволяє керувати зупинкою машини.

Передній затискач Front Fabric Clamp утримує сформований настил і запобігає його зміщенню під час подальшої роботи. Оновлена конструкція настилочного механізму забезпечує більш рівне укладання тканини.

Машина підтримує три способи настилання: одностороннє, зигзагоподібне та багатоступеневе.

Максимальна робоча швидкість становить до 100 м/хв, діаметр рулону — до 450 мм, максимальна висота настилу — 230 мм. Потужність машини — 3–4 кВт, живлення — однофазне 220 В ±10%, 50 Гц.

Додаткові опції

Для розширення можливостей машини виробник пропонує електричну рейку, автоматичний завантажувач рулонів, пристрій зняття статичної електрики, платформу для складеної тканини, зигзаг-пристрій та візок оператора.

Також доступні різні типи настилочних столів: стандартний, пересувний, стіл із повітряною подушкою та конвеєрний стіл. Стандартний стіл використовується для ручного або автоматичного настилання та ручного розкрою. Стіл із повітряною подушкою полегшує ручне переміщення сформованого настилу до автоматичного розкрійного комплексу, а конвеєрний варіант автоматично транспортує тканину в зону різання та може працювати разом з Auto-Cutter.

Для столів Richpeace виробник вказує HPL-поверхню, стандартну довжину секції 1200 мм, товщину 30 мм та висоту 770–830 мм. Ширина столу може виготовлятися відповідно до вимог замовника.

Модель: RPSM-WF-1-1000×1800-C-KW100-NA-1P220
Тип обладнання: автоматична настилочна машина для тканин
Максимальна ширина тканини: 1800 мм
Навантаження рулону: ≤150 кг
Маса після встановлення: 500 кг
Максимальний діаметр рулону: ≤450 мм
Максимальна висота настилу: ≤230 мм
Максимальна швидкість: ≤100 м/хв
Потужність: 3–4 кВт
Живлення: 1 фаза, 220 В ±10%, 50 Гц
Керування: PLC + LCD-сенсорний екран
Автоматичне вирівнювання краю: так
Автоматичний підрахунок шарів: так
Контроль відсутності тканини: так
Збереження параметрів при відключенні живлення: так
Дистанційне керування: до 30 м
Система безпеки: високочутливий датчик, зона контролю 0,5 м
Відрізний пристрій: інтелектуальний, із функцією самозаточування ножа
Способи настилання: одностороннє / зигзагоподібне / багатоступеневе
Опції: електрична рейка, автоматичний завантажувач рулонів, пристрій зняття статичної електрики, платформа для складеної тканини, зигзаг-пристрій, візок оператора
Варіанти столів: пересувний / стандартний / із повітряною подушкою / конвеєрний
Бренд: Richpeace.
