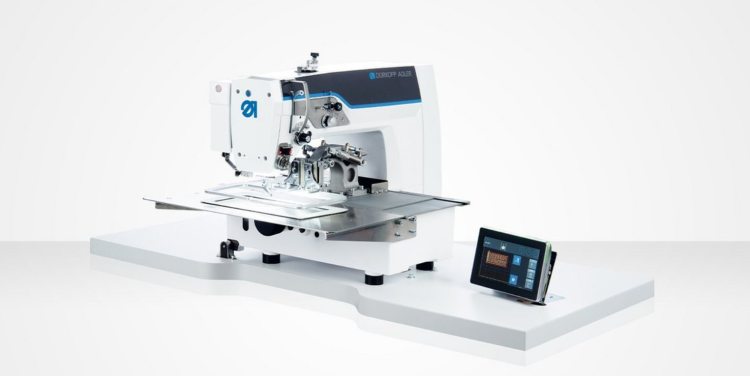

Durkopp Adler 910-1510-CB Программируемый швейный автомат с полем 150 × 100 мм и горизонтальным челноком качающегося типа

Durkopp Adler 910-1510-CB входит в серию 910 — программируемых швейных автоматов малого поля для промышленного шитья средних и средне-тяжелых материалов. В конструкции используется швейная кинематика Durkopp Adler M-TYPE, а высокое усилие прокола сохраняется при скорости до 2800 ст/мин.

Исполнение 910-1510-CB имеет максимальное поле шитья 150 × 100 мм. Такой формат рекомендуется для выполнения закрепок на ремнях и стропах, пришивания ручек сумок, этикеток, застежек Velcro и других небольших деталей при серийном производстве.

Особенностью этой конфигурации является горизонтальный челнок качающегося типа CB 24 мм. Серия 910 предусматривает три варианта челночной системы: ротационный челнок 26 мм, ротационный челнок 32 мм и челнок качающегося типа CB 24 мм.

Встроенная CAD-система позволяет создавать и редактировать программы шитья без дополнительного CAD-программного обеспечения. Непосредственно на машине можно настраивать геометрию шва, длину стежка, скорость шитья, натяжение нити, высоту и ход прижимной лапки. Для создания программ предусмотрены режимы Teach-In и Draw.

Поддерживается прямой импорт DXF-файлов, позволяющий переносить готовую геометрию швов из внешних CAD-систем. Серия 910 также совместима с зажимами других производителей, что облегчает использование уже имеющейся оснастки и программ.

Управление осуществляется через современную сенсорную панель Commander Pro с интерактивным интерфейсом. Система поддерживает цифровые инструкции, обучающие материалы, предварительный просмотр программ и быстрое переключение между шаблонами шитья. Предусмотрена интеграция с внешними системами автоматизации через I/O management.

Высота и ход прижимной лапки программируются и управляются шаговым двигателем. Максимальный просвет при подъеме лапки составляет 22 мм, а во время шитья — до 10 мм, обеспечивая достаточное пространство для работы с многослойными деталями.

Предусмотрена система определения толщины материала, которая может контролировать его до начала и непосредственно во время шитья. Для серии 910 доступны три варианта системы натяжения верхней нити: механическая MTT, электронная ETT и комбинированная механико-электронная METT.

Встроенная система короткой обрезки нити, расположенная в зоне игольной пластины, обеспечивает остаточную длину нити около 5 мм. Интегрированный датчик верхней нити контролирует процесс шитья и выводит сообщение на дисплей при ее обрыве.

Автомат поддерживает QONDAC и подключение к производственным системам Industry 4.0, в том числе через Wi-Fi. Предусмотрена настройка прав доступа и индивидуальных интерфейсов для разных операторов.

Для серии 910 доступно дополнительное оснащение: зажим нити, охлаждение иглы, NFC-считыватель, сенсорный контроль крышки игольной и челночной зон, DACcad Professional, контроль остатка нити на шпуле, внешний намотчик, термическая обрезка очень толстых нитей, устройство предварительного подтягивания нити, активная электрическая смазка челнока и сканер штрихкодов.

Модель: Durkopp Adler 910-1510-CB
Тип оборудования: программируемый швейный автомат малого поля
Тип стежка: 301, челночный
Рабочее поле X/Y: 150 × 100 мм
Материалы: средние и средне-тяжелые
Максимальная скорость шитья: 2800 ст/мин
Длина стежка: 0,1–12,7 мм
Челнок: горизонтальный, качающегося типа, CB 24 мм
Система иглы: 134-35
Размер иглы: Nm 90–180
Нить: синтетическая / армированная, Nm 80/3–13/3
Максимальный просвет при шитье: 10 мм
Максимальный подъем прижимной лапки: 22 мм
Обрезка нити: встроенная, остаточная длина около 5 мм
Формат программ: DXF
Расход воздуха на рабочий цикл: 0,11 NL
Рабочее давление: 6 бар
Питание: 230 В
Подключенная мощность: до 1,0 кВА
Габариты Д × Ш × В: 590 × 1200 × 1280 мм
Вес комплектной машины: 150 кг.

Применение: автоматизированное серийное шитье закрепок на ремнях и стропах, ручек сумок, этикеток, Velcro-застежек и других небольших деталей, где необходимы точная повторяемость заданного контура, программируемое управление и стабильная работа со средними и средне-тяжелыми материалами.
