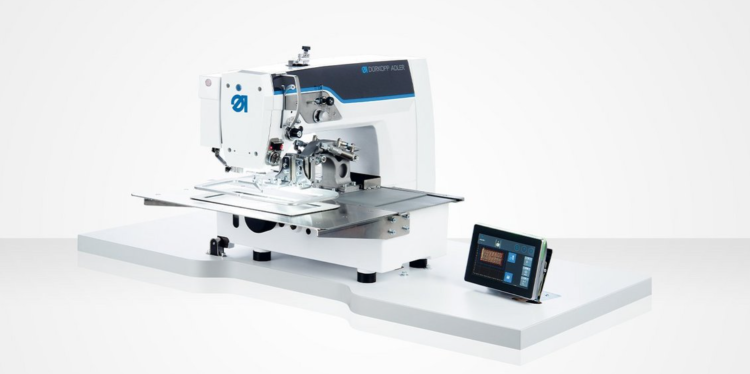

Durkopp Adler 910-2516-CB Программируемый швейный автомат с полем 250 × 160 мм и горизонтальным челноком качающегося типа

Durkopp Adler 910-2516-CB входит в серию 910 — полностью цифровых программируемых швейных автоматов для промышленного производства. Машина использует швейную кинематику Durkopp Adler M-TYPE и обеспечивает высокое усилие прокола при скорости до 2800 ст/мин, в том числе при работе со сложными и многослойными материалами.

Исполнение 910-2516-CB имеет максимальное поле шитья 250 × 160 мм. Для этого размера рабочего поля производитель рекомендует применение в производстве подушек безопасности и обувной промышленности.

Особенностью этой конфигурации является горизонтальный челнок качающегося типа CB 24 мм. Серия 910 предусматривает три варианта челночной системы: ротационный челнок 26 мм, ротационный челнок 32 мм и горизонтальный челнок качающегося типа CB 24 мм.

Встроенная CAD-система позволяет создавать и редактировать программы шитья без дополнительного CAD-программного обеспечения. Непосредственно на машине можно задавать геометрию шва, длину стежка, скорость шитья, натяжение нити, высоту и ход прижимной лапки. Для создания программ доступны режимы Teach-In и Draw.

Поддерживается прямой импорт DXF-файлов, позволяющий переносить готовую геометрию швов из внешних CAD-систем. Машина также совместима с зажимами других производителей, что упрощает использование существующей оснастки и программ.

Управление осуществляется через сенсорную панель Commander Pro с интерактивным интерфейсом. Доступны цифровые инструкции, обучающие материалы, предварительный просмотр программ и быстрое переключение между шаблонами шитья. Предусмотрена также интеграция с внешними системами автоматизации через I/O management.

Высота и ход прижимной лапки программируются и управляются шаговым двигателем. Максимальный просвет при подъеме лапки составляет 22 мм, а во время шитья — до 10 мм.

Система определения толщины материала позволяет контролировать его толщину до начала и непосредственно во время шитья. Для серии 910 предусмотрены три варианта системы натяжения верхней нити: механическая MTT, электронная ETT и комбинированная механико-электронная METT.

Встроенная система короткой обрезки нити, установленная в зоне игольной пластины, обеспечивает остаточную длину нити около 5 мм. Интегрированный датчик верхней нити контролирует процесс шитья и выводит сообщение на дисплей при ее обрыве.

Автомат поддерживает QONDAC и интеграцию в производственные системы Industry 4.0, в том числе через Wi-Fi. Предусмотрены индивидуальные права доступа и настройка интерфейса для разных операторов.

Модель: Durkopp Adler 910-2516-CB
Тип оборудования: программируемый швейный автомат
Тип стежка: 301, челночный
Рабочее поле X/Y: 250 × 160 мм
Материалы: средние и средне-тяжелые
Максимальная скорость шитья: 2800 ст/мин
Длина стежка: 0,1–12,7 мм
Челнок: горизонтальный, качающегося типа, CB 24 мм
Система иглы: 134-35
Размер иглы: Nm 90–180
Нить: синтетическая / армированная, Nm 80/3–13/3
Максимальный просвет при шитье: 10 мм
Максимальный подъем прижимной лапки: 22 мм
Обрезка нити: встроенная, остаточная длина около 5 мм
Формат программ: DXF
Расход воздуха на рабочий цикл: 0,11 NL
Рабочее давление: 6 бар
Питание: 230 В
Подключенная мощность: до 1,0 кВА
Габариты Д × Ш × В: 810 × 1250 × 1280 мм
Вес комплектной машины: 215 кг.

Применение: автоматизированное программируемое шитье в производстве подушек безопасности и обуви, где необходимы точная повторяемость заданного контура, стабильное качество шва и работа со средними и средне-тяжелыми материалами.
