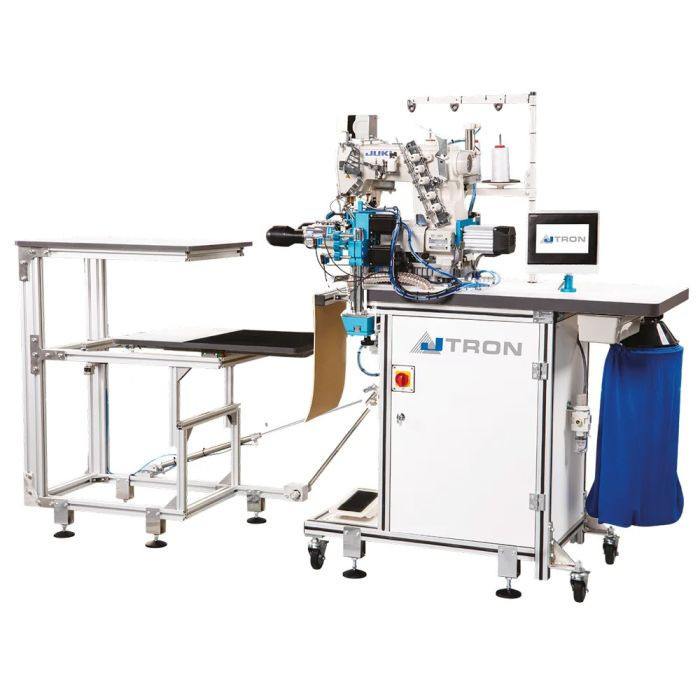

JUKI JTR-MF7923DH23/57/BHA/356/Z/Z/E Автоматизированная установка для подгибки низа футболок с сухой головкой и 3-игольным плоским швом 5,6 мм

JUKI JTR-MF7923DH23/57/BHA/356/Z/Z/E — автоматизированный комплекс JTRON Bottom Hemming Automat, предназначенный для подгибки низа футболок. После установки изделия на рабочие рукава система автоматически выполняет подгибку и подшивание низа, поддерживая стабильное натяжение материала на протяжении операции. Установка может обрабатывать как кругловязаные футболки без бокового шва, так и изделия со стачанными боковыми швами.

Ключевая особенность именно этой комплектации — головка MF7923DH23. В схеме заказа JUKI она обозначена как Dry Head Coverseam with left hand fabric trimmer — плоскошовная машина с сухой головкой и левым ножом для подрезки материала. В серии MF-7900D механизм в зоне головки выполнен без смазки, что уменьшает риск попадания масла на готовое изделие.

Левый нож подрезает край материала параллельно шву перед формированием подгибки. В составе автомата применяется система ножа с сервоприводом, фотоэлектрический контроль края материала и автоматический укладчик готовых изделий.

Код 57 соответствует стандартной системе обрезки нитей UT57. Исполнение 356 означает 3-игольную конфигурацию с межигольным расстоянием 5,6 мм; эта же комплектация может использоваться как 2-игольная с расстоянием 5,6 или 2,8 мм.

Для сухой головки MF-7923D-H23 JUKI указывает максимальную скорость 5000 ст/мин. Для автоматизированной установки JTR-MF7923/BHA максимальная рабочая скорость в автоматическом цикле составляет 4500 ст/мин.

Размер изделия настраивается через сенсорную панель. Оператор может быстро переключаться между предварительно заданными размерами S, M, L, XL, XXL и другими, а система натяжения адаптируется к окружности низа изделия. Предусмотрена компенсация отклонения размера до 1 см для каждого заданного размера.

Производительность установки составляет 2400–3000 футболок за 9 часов при работе одного оператора на одной машине. Один оператор может обслуживать две установки с суммарной производительностью 4500–5000 футболок за 9 часов.

Допустимая окружность низа изделия — 35–78 см. Стандартная ширина подгибки при поставке составляет 20 мм, регулировка — 16–22 мм, специальное исполнение — до 28 мм. Длина стежка — 2–3,5 мм.

Дополнительные опции

TCS — Top Cover Seam Unit: устройство для выполнения верхнего застила.

FLP — Flip Seam System: система раскладывания и переворачивания шва.

TFL — Top Cover Seam + Flip Seam: комбинированная система, включающая верхний застил и систему раскладывания/переворачивания шва.

Обозначение Z в соответствующем поле конфигурации JUKI означает исполнение без данной дополнительной опции.

Комплектация привода: сервомотор Efka AB221 Direct Drive Servo.

Основные характеристики

Модель: JUKI JTR-MF7923DH23/57/BHA/356/Z/Z/E
Серия: JTRON
Тип оборудования: автоматизированная установка для подгибки низа футболок
Базовая головка: JUKI MF7923DH23
DH23: сухая плоскошовная головка с левым ножом для подрезки материала
57: стандартная система обрезки нитей UT57
BHA: Bottom Hemming Automat
356: 3 иглы, межигольное расстояние 5,6 мм
Количество игл: 3
Межигольное расстояние: 5,6 мм
Возможное 2-игольное исполнение: 5,6 или 2,8 мм
Максимальная скорость головки MF7923D-H23: 5000 ст/мин
Максимальная рабочая скорость автомата: 4500 ст/мин
Производительность, 1 оператор / 1 машина: 2400–3000 футболок / 9 часов
Производительность, 1 оператор / 2 машины: 4500–5000 футболок / 9 часов
Окружность низа изделия: 35–78 см
Стандартная ширина подгибки: 20 мм
Регулировка ширины подгибки: 16–22 мм
Специальное исполнение: до 28 мм
Длина стежка: 2–3,5 мм
Игла: UY128 №11
Левый нож: да
Управление ножом: сервопривод
Контроль края материала: фотоэлектрический
Автоматический укладчик: да
Датчик обрыва нити: да
Счетчик изделий: да
Опция TCS: верхний застил
Опция FLP: система раскладывания и переворачивания шва
Опция TFL: верхний застил + система раскладывания/переворачивания шва
Сервомотор: Efka AB221 Direct Drive Servo
Питание: 1-фазное 220–240 В, 50 Гц
Потребляемая мощность: 1200 VA
Рабочее давление воздуха: 6 бар
Расход воздуха: 23 л/мин
Вес установки: 198 кг
Бренд: JUKI.
