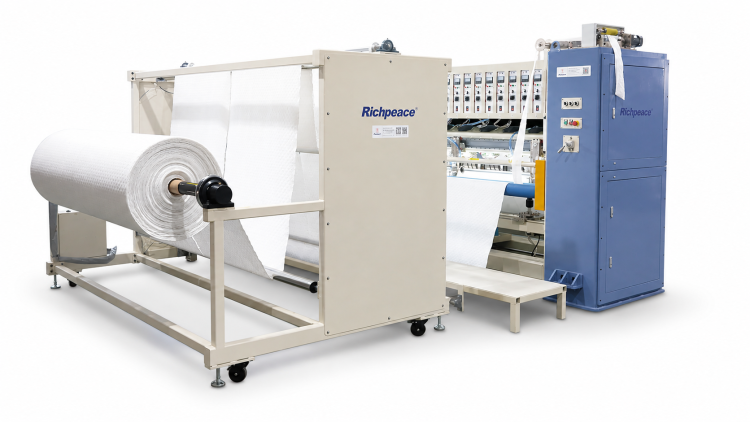

Richpeace RPQC-NM-U-22-3200-UB-NA-3P380 Автоматическая ультразвуковая стегальная машина

Richpeace RPQC-NM-U-22-3200-UB-NA-3P380 — промышленная автоматическая машина для ультразвуковой стежки и соединения многослойных материалов. Модель предназначена для полиэстеровых тканей, нетканых материалов, полиэстерового ватина, искусственной кожи и других материалов, пригодных для ультразвуковой сварки. Во время обработки машина одновременно соединяет слои материала и формирует декоративный рельефный рисунок.

Максимальная ширина материала составляет 3200 мм. Вес основной машины — 5500 кг, габаритные размеры — 4700 × 6300 × 2270 мм.

Машина объединяет ультразвуковую стежку и ультразвуковую сварку краев в одном рабочем цикле. Конструкция с чередующимися ультразвуковыми преобразователями обеспечивает непрерывное тиснение без образования складок на материале.

Для создания различных декоративных рисунков используются сменные валы с узором. Замена вала позволяет быстро переходить на другой дизайн стежки. Вал с рисунком указан производителем как опциональное оборудование.

Ультразвуковая система оснащается генераторами мощностью 2 кВт. Максимальная рабочая скорость составляет до 9 м/мин и зависит от материала и толщины свариваемых слоев.

По данным Richpeace, производительность ультразвуковой технологии может быть приблизительно в 3–5 раз выше, чем у традиционной стегальной швейной машины.

Для стабильной подачи материала предусмотрены пневматический прижимной ролик и система протяжки с постоянным крутящим моментом. Положение механизма обрезки краев регулируется вручную. С обеих сторон машины работает автоматическая система сбора обрезков.

Управление осуществляется через Richpeace Model III. Механизм регулировки высоты рабочего вала позволяет быстро установить его горизонтально. Для защиты оператора применяется высокочувствительная световая завеса SICK.

Для автоматизации следующей операции RPQC-NM-U-22-3200-UB-NA-3P380 может комплектоваться опциональной поперечной режущей машиной Richpeace RPQC-NM-CT-3200-UB-3P380. После ультразвуковой стежки материал может непосредственно подаваться на поперечную резку для получения готовых отрезанных изделий.

Модель поперечной режущей машины: RPQC-NM-CT-3200-UB-3P380
Тип: поперечная режущая машина
Вес: 1600 кг
Габаритные размеры: 4550 × 1700 × 2050 мм
Статус: опциональное оборудование.

Конфигурация RPQC-NM-U-22-3200-UB-NA-3P380 + RPQC-NM-CT-3200-UB-3P380 позволяет объединить ультразвуковую стежку, сварку краев и последующую автоматизированную поперечную резку материала в одной производственной линии.

Модель: RPQC-NM-U-22-3200-UB-NA-3P380
Тип оборудования: автоматическая ультразвуковая стегальная машина
Максимальная ширина материала: 3200 мм
Максимальная рабочая скорость: до 9 м/мин
Технология: ультразвуковая стежка и ультразвуковая сварка краев
Ультразвуковые генераторы: 2 кВт
Управление: Richpeace Model III
Прижим материала: пневматический прижимной ролик
Протяжка материала: система с постоянным крутящим моментом
Обрезка краев: регулируемая вручную
Автоматический сбор обрезков: с обеих сторон
Регулировка высоты рабочего вала: есть
Система безопасности: световая завеса SICK
Вес основной машины: 5500 кг
Габариты основной машины: 4700 × 6300 × 2270 мм
Опциональная поперечная режущая машина: RPQC-NM-CT-3200-UB-3P380
Вес поперечной режущей машины: 1600 кг
Габариты поперечной режущей машины: 4550 × 1700 × 2050 мм
Вал с рисунком: опция
Бренд: Richpeace.
