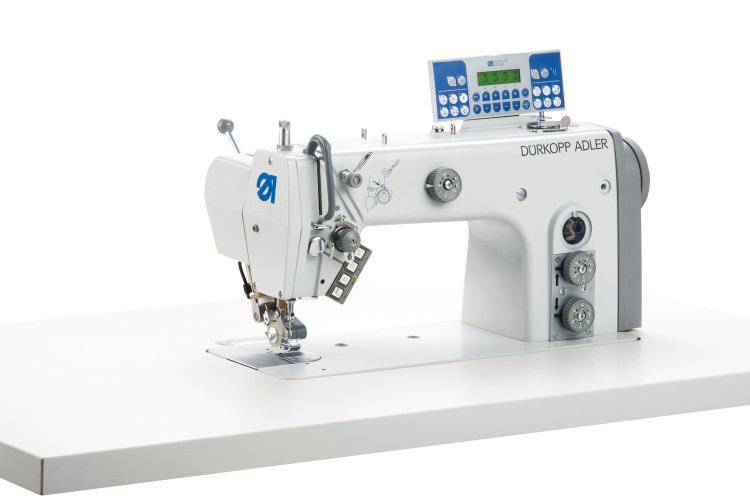

Durkopp Adler 274-140342-01 Одноголкова машина човникового стібка з нижнім, голковим та роликовим верхнім просуванням

Durkopp Adler 274-140342-01 — професійна одноголкова плоско-платформна машина човникового стібка для роботи з матеріалами, які потребують особливо стабільного та контрольованого транспортування.

Система просування цієї моделі складається з нижнього зубчастого транспортера, голкового просування та роликового верхнього транспортера. Верхній ролик працює як додатковий пулер і підтримує переміщення матеріалу безпосередньо за лапкою.

Така система особливо ефективна при роботі з багатошаровими та ворсовими матеріалами. Нижній транспортер переміщує матеріал знизу, голка бере участь у його просуванні безпосередньо в момент формування стібка, а верхній роликовий транспортер додатково контролює подачу зверху. Це допомагає отримувати гладкі шви без взаємного зміщення шарів.

Саме цим Durkopp Adler 274 відрізняється від класу 273. У 273 використовується нижнє просування та роликовий верхній транспортер, тоді як 274 додатково має голкове просування.

Роликовий верхній транспортер розташований дуже близько до зони формування стібка — приблизно 28,5 мм від голки. Завдяки цьому ролик безпосередньо впливає на переміщення матеріалу одразу після проходження лапки.

Робота верхнього роликового транспортера синхронізована з приводом швейної машини. Величина його просування регулюється окремим поворотним регулятором та не залежить від установленої довжини стібка, що дозволяє точно налаштовувати транспортування під конкретний матеріал.

Також можна програмувати момент опускання роликового транспортера. Це допомагає уникнути накопичення або зминання матеріалу на початку шва.

За необхідності верхній ролик можна вручну підняти та відвести із зони шиття. Після цього машина продовжує працювати з нижнім та голковим просуванням. Така конструкція підвищує універсальність моделі й полегшує виконання не тільки довгих прямих швів, а й криволінійних ділянок.

Важливою особливістю 274-140342-01 є стандартне регулювання висоти притискної лапки. Висота задається поворотним регулятором на передній частині голови машини. При роботі з матеріалами з високим ворсом лапку можна підняти вище, щоб зменшити її тиск на поверхню тканини.

Ця функція особливо корисна при роботі з оксамитом, плюшем та іншими ворсовими тканинами, оскільки зменшення тиску лапки допомагає запобігти зміщенню шарів і деформації поверхні матеріалу. Для Durkopp Adler 274 така система входить у стандартне оснащення.

Машина формує одноголковий човниковий стібок 301 і оснащена малим горизонтальним човником. Максимальна довжина стібка нижнього та голкового просування становить 4 мм вперед і 4 мм назад. Для верхнього роликового транспортера максимальна величина просування становить 7 мм.

Максимальна швидкість шиття становить 5000 стібків/хв. Модель призначена для легких і середньоважких матеріалів категорій L / M.

Для чистого початку шва використовується пристрій підтягування нитки. На початку шиття голкова нитка відводиться на нижню сторону матеріалу, що забезпечує акуратніший вигляд початку строчки.

У стандартне оснащення входять автоматична закріпка, автоматична обрізка нитки та автоматичний підйом лапки. Основні автоматичні функції активуються педаллю.

Також оператор може вручну скасувати автоматичну закріпку, встановити положення голки вгорі або внизу та виконати проміжну закріпку.

На голові машини встановлений ергономічний багатофункціональний блок кнопок для швидкого керування основними функціями: підйомом/опусканням верхнього ролика, закріпкою, положенням голки, одиночним стібком та інверсією закріпки.

Durkopp Adler 274-140342-01 оснащена енергозберігаючим прямим приводом, інтегрованим безпосередньо в голову машини, системою керування DAC classic та панеллю оператора OP1000. Для змащування механізмів застосовується центральна ґнотова система.

Вільний робочий простір становить 285 мм праворуч від голки та 115 мм по висоті. Максимальний підйом лапки — 6 мм.

Основні характеристики

Модель: Durkopp Adler 274-140342-01
Тип машини: одноголкова плоско-платформна машина човникового стібка
Кількість голок: 1
Тип стібка: човниковий, 301
Матеріали: L / M — легкі та середньоважкі
Система просування: нижнє + голкове + роликове верхнє просування
Нижній транспорт: зубчастий
Голкове просування: так
Верхній транспорт: переривчастий роликовий пулер
Відстань ролика від голки: приблизно 28,5 мм
Регулювання роликового транспорту: окремим регулятором, незалежно від довжини стібка
Можливість відведення верхнього ролика: так
Регулювання висоти притискної лапки: так, стандартне оснащення
Човник: малий горизонтальний
Максимальна швидкість: 5000 стібків/хв
Максимальна довжина стібка вперед: 4 мм
Максимальна довжина стібка назад: 4 мм
Максимальне просування верхнього ролика: 7 мм
Максимальний підйом лапки: 6 мм
Автоматична обрізка нитки: так
Автоматична закріпка: так
Автоматичний підйом лапки: так
Пристрій підтягування нитки: так
Позиціонування голки вгорі / внизу: так
Проміжна закріпка: так
Система голки: 134 / 797
Розмір голки: Nm 70–120
Синтетична нитка: до Nm 30/3
Бавовняна нитка: до Nm 20/3
Робочий простір: 285 × 115 мм
Привід: інтегрований прямий привод
Система керування: DAC classic
Панель оператора: OP1000
Номінальна потужність: 500 Вт
Живлення: 1×230 В, 50/60 Гц
Витрата повітря: 0,2 NL за робочий цикл
Робочий тиск: 6 бар
Вага швейної голови: 35 кг
Розмір упаковки: 780 × 370 × 790 мм.

Особливості

Нижнє та голкове просування з роликовим верхнім транспортером забезпечують стабільну подачу матеріалу та мінімізують взаємне зміщення шарів.

Роликовий пулер розташований приблизно за 28,5 мм від голки, тому безпосередньо впливає на транспортування матеріалу в зоні шва.

Незалежне регулювання верхнього ролика дозволяє змінювати величину його просування незалежно від довжини стібка.

Відкидний роликовий транспортер можна швидко вивести із зони шиття, залишивши в роботі нижнє та голкове просування.

Регулювання висоти притискної лапки входить у стандартне оснащення та особливо корисне для оксамиту, плюшу й інших матеріалів із високим ворсом.

Автоматичні функції: обрізка нитки, закріпка та підйом лапки.

Чистий початок шва забезпечується пристроєм підтягування голкової нитки на нижню сторону матеріалу.

Додаткові опції

0797 003031 — комплект пневматичного підключення.

0271 590024 — відбивний інфрачервоний датчик.

Також виробник пропонує різні направляючі краю та варіанти освітлення робочої зони.

Застосування

Durkopp Adler 274-140342-01 призначена для операцій, де необхідно забезпечити стабільне транспортування матеріалу та мінімальне зміщення його шарів.

Виробник безпосередньо вказує для цієї моделі:

• довгі прямі шви;
• обробку матеріалів, складних для стабільного транспортування;
• роботу з ворсовими матеріалами;
• шиття оксамиту;
• шиття плюшу;
• операції, де важливо зберігати точне взаємне положення шарів матеріалу.
