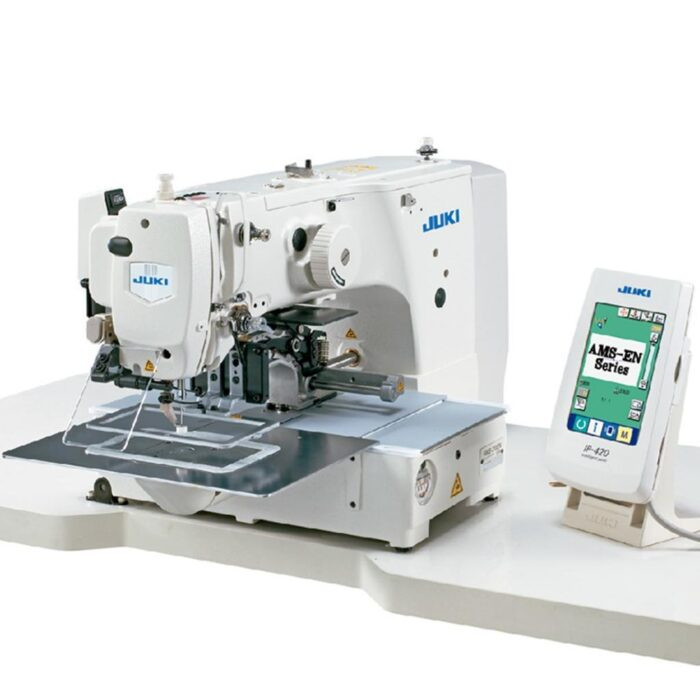

Juki AMS210ENHL2210SZ/X7020D Програмований швейний автомат з полем 220 × 100 мм для середніх і важких матеріалів

Juki AMS210ENHL2210SZ/X7020D належить до серії AMS-210EN — Computer-controlled Cycle Machine with Input Function. Модифікація 2210 має найбільше стандартне робоче поле цієї серії — 220 мм по осі X та 100 мм по осі Y. Машина призначена для програмованого контурного шиття, пришивання деталей, етикеток, емблем, липучок, виконання фігурних і спеціальних закріпок та інших повторюваних операцій.

Виконання HL2210 розраховане на середні та важкі матеріали. Стандартно встановлюється голка DP×17 №18, рекомендований діапазон ниток — #50–#2. Для особливо важких матеріалів JUKI також передбачає опційні комплекти для застосування голок більшого розміру.

На відміну від моделі 1306, версія 2210 має монолітну притискну рамку. У виконанні L вона приводиться пневматично, а максимальна висота підйому становить 30 мм. Передбачене двоступеневе опускання рамки, що полегшує точне позиціонування деталі перед початком циклу.

Максимальна швидкість шиття становить 2800 стібків/хв. Машина виходить на максимальну швидкість уже з другого стібка та підтримує її практично до завершення контуру. Швидкість автоматично коригується залежно від довжини стібка; 2800 стібків/хв доступні при стібку до 4 мм.

Довжина стібка програмується від 0,1 до 12,7 мм з кроком 0,05 мм. Переміщення матеріалу по координатах X/Y здійснюється кроковими двигунами з енкодерним контролем. Система контролює фактичне положення механізму подачі під час шиття, що підвищує точність відтворення програми при роботі на високій швидкості та з важкими матеріалами.

Електронна система Active Tension дозволяє програмувати натяг голкової нитки та змінювати його безпосередньо по окремих стібках або ділянках контуру. Це дає можливість адаптувати натяг до товщини матеріалу та напрямку шиття й стабільно повторювати налаштування при серійному виробництві.

Програмована проміжна лапка має максимальний підйом 20 мм, а її робочий хід регулюється від 0 до 10 мм. Нижня точка лапки може змінюватися безпосередньо під час шиття в стандартному діапазоні 0–3,5 мм, максимально — 0–7 мм. Це особливо корисно при проходженні багатошарових або нерівномірних за товщиною ділянок.

Машина оснащена човником подвійної місткості, що зменшує частоту заміни шпульки. Автоматичне обрізання нитки керується окремим кроковим двигуном, а основний вал приводиться вбудованим AC Servo Direct Drive 550 W.

Конструкція голови виконана за технологією Semi-Dry. Голководій і механізм ниткопритягувача змащуються консистентним мастилом, а в човникову зону подається лише мінімальна кількість масла, що зменшує ризик забруднення виробу.

Керування здійснюється через кольорову сенсорну панель Juki IP-420. На екрані можна переглядати та редагувати форму шва, натяг нитки, швидкість, масштаб та кількість стібків. Внутрішня пам’ять розрахована на 999 програм і до 500 000 стібків, максимум 50 000 стібків на одну програму. Передбачені USB та CompactFlash.

Програми можуть масштабуватися від 1 до 400% з кроком 0,1% — шляхом зміни довжини стібка або кількості стібків.

Модель: Juki AMS210ENHL2210SZ/X7020D
Серія: Juki AMS-210EN
Тип обладнання: комп’ютеризований автомат циклічного шиття
Тип стібка: двонитковий човниковий
Кількість голок: 1
Матеріали: середні та важкі
Робоче поле: 220 × 100 мм
Максимальна швидкість: 2800 стібків/хв
Довжина стібка: 0,1–12,7 мм
Крок програмування: 0,05 мм
X/Y-переміщення: крокові двигуни з енкодерним контролем
Притискна рамка: монолітна, пневматична
Максимальний підйом рамки: 30 мм
Двоступеневе опускання рамки: так
Програмована проміжна лапка: так
Підйом проміжної лапки: 20 мм
Хід проміжної лапки: 0–10 мм
Програмована нижня точка лапки: стандартно 0–3,5 мм, максимум 0–7 мм
Active Tension: так
Човник: подвійної місткості
Автоматичне обрізання нитки: так
Система голок: DP×17
Стандартна голка: №18
Рекомендовані нитки: #50–#2
Хід голководія: 41,2 мм
Система змащування: Semi-Dry
Мастило човникової зони: JUKI New Defrix Oil No.2 / ISO VG32
Привід: Direct Drive
Двигун: AC Servo 550 W
Панель керування: Juki IP-420
Пам’ять: до 999 програм / 500 000 стібків
Максимум на одну програму: 50 000 стібків
Масштабування програм: 1–400%, крок 0,1%
USB: так
CompactFlash: так
Тиск стисненого повітря: 0,35–0,4 MPa, максимум 0,55 MPa
Витрата повітря: 1,8 дм³/хв
Живлення: 1-фазне або 3-фазне 200–240 V
Споживана потужність: 450 VA
Габарити: 1200 × 770 × 1200 мм
Вага швейної голови: 77 кг
Вага блока керування: 16,5 кг
Бренд: Juki.
