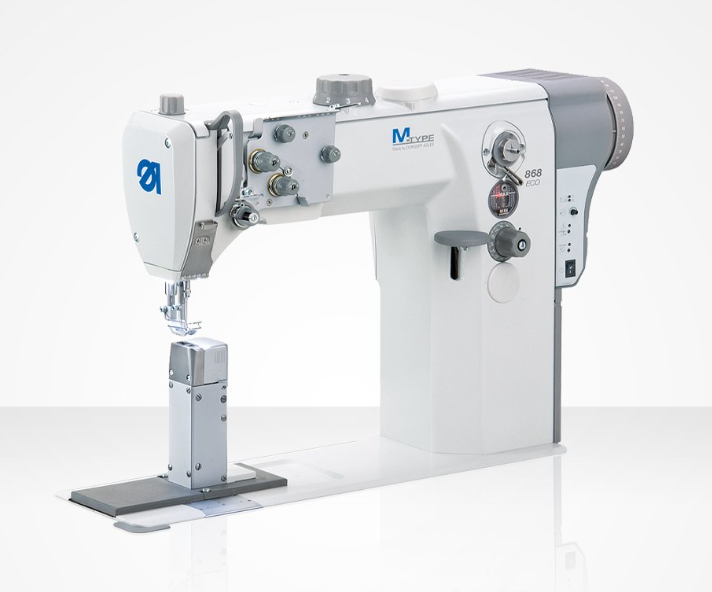

Durkopp Adler 868-190020 1-голкова правостороння колонкова машина човникового стібка з потрійним транспортом

Durkopp Adler 868-190020 належить до серії M-TYPE 868 ECO та має правосторонню колонкову платформу. Машина розроблена для відстрочування та складання просторових деталей із матеріалів середньої та підвищеної щільності. Вузька колонка полегшує роботу з важкодоступними ділянками та деталями складної форми, що особливо важливо при виробництві автомобільної оббивки, чохлів сидінь, елементів дверей і панелей салону, а також м’яких меблів.

Основою машини є потужний потрійний транспорт матеріалу. Він поєднує нижній зубчастий транспортер, голкове просування та почерговий верхній транспорт лапками. Така система забезпечує контрольоване переміщення декількох шарів матеріалу та мінімізує їх взаємне зміщення при проходженні потовщень. Саме для 868-190020 в інструкції Durkopp Adler підтверджені нижній транспорт, голкове просування, почерговий верхній транспорт і великий човник.

Максимальна довжина стібка становить 12 мм, що дозволяє використовувати машину не тільки для з’єднувальних операцій, а й для виразної декоративної відстрочки. Максимальна швидкість — 2500 ст/хв, однак допустима робоча швидкість залежить від установленої довжини стібка та ходу лапок. Наприклад, при збільшенні ходу до 6 мм рекомендована швидкість знижується до 1800 ст/хв, а при ході 7–9 мм або довжині стібка 8–12 мм — до 1600 ст/хв.

Хід почергових лапок регулюється механічно та може становити до 9 мм. Такий великий хід дозволяє машині впевнено проходити значні перепади товщини. Просвіт під лапкою становить до 10 мм під час шиття та до 20 мм при максимальному підйомі, що полегшує встановлення і виймання об’ємних деталей.

868-190020 ECO має базове механічне оснащення. Підйом лапки виконується механічно колінним важелем, а закріпка — вручну. Автоматичне обрізання нитки та автоматична закріпка для цієї модифікації не передбачені. Додаткове натягування верхньої нитки має ручне керування. Пневматична система для стандартної конфігурації 868-190020 не потрібна.

Машина оснащена великим вертикальним човником L Ø 26 мм. Збільшений човник забезпечує більший запас нижньої нитки, що особливо корисно при виконанні довгих декоративних строчок товстою ниткою. Для 868-190020 Durkopp Adler окремо вказує човникову систему діаметром 26 мм.

Використовується система голки 134-35, діапазон голок — Nm 90–180 залежно від встановленого швейного оснащення. Машина дозволяє працювати із синтетичними та армованими нитками до Tkt. 10/3. Для конкретних операцій доступні різні швейні комплекти — з максимальною довжиною стібка 6, 9 або 12 мм та відповідними діапазонами голок.

Система змащування виконана як централізоване ґнотове мінімальне змащування, що зменшує кількість мастила в зоні шиття та спрощує обслуговування машини.

Важлива відмінність цієї модифікації від 868-190020-M — відсутність вбудованого DA Direct Drive. 868-190020 може комплектуватися окремим приводом відповідно до конфігурації робочого місця, тоді як версія з індексом -M постачається з інтегрованим прямим приводом. Офіційний перелік Durkopp Adler прямо розділяє ці дві версії.

Модель: Durkopp Adler 868-190020
Версія: ECO, M-TYPE
Тип машини: 1-голкова правостороння колонкова машина човникового стібка
Тип стібка: 301
Транспорт матеріалу: нижній транспортер + голкове просування + почерговий верхній транспорт лапками
Матеріали: середні / середньо-важкі, M / MS
Максимальна швидкість: 2500 ст/хв
Максимальна довжина стібка: 12 мм
Максимальний хід почергових лапок: 9 мм
Просвіт під лапкою під час шиття: 10 мм
Максимальний підйом лапки: 20 мм
Човник: великий вертикальний L, Ø 26 мм
Система голки: 134-35
Голки: Nm 90–180
Нитки: до Tkt. 10/3
Закріпка: ручна
Обрізання нитки: немає
Підйом лапки: механічний, колінним важелем
Додаткове натягування верхньої нитки: ручне
Хід лапок: регулюється механічним регулятором
Пневматика: у стандартній комплектації не потрібна
Система змащування: централізована ґнотова, мінімальне змащування
Робочий простір: C = 335 мм / D = 297 мм
Привід: без інтегрованого DA Direct Drive; окремий приводний комплект
Габарити головки: 690 × 220 × 640 мм
Вага головки: 68 кг.
