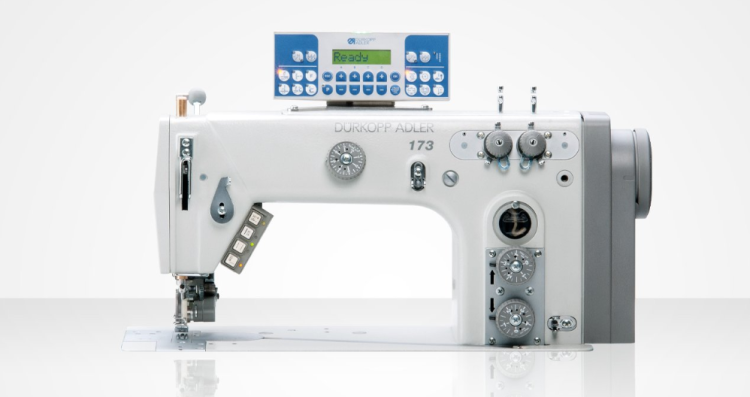

Durkopp Adler 173-141610 Одноголкова машина двониткового ланцюгового стібка з нижнім та роликовим верхнім просуванням

Durkopp Adler 173-141610 — професійна високошвидкісна одноголкова машина двониткового ланцюгового стібка, призначена для продуктивної обробки матеріалів, які потребують особливо стабільного транспортування. Модель оснащена нижнім зубчастим просуванням та переривчастим роликовим верхнім транспортером, а керування приводом здійснюється системою DAC eco.

Клас 173 створений насамперед для матеріалів, схильних до зміщення або нерівномірного просування. Виробник відзначає, що машина забезпечує гладкі шви без зайвого натягу навіть на мікрофібрі, а роликовий верхній транспортер зберігає стабільну роботу на високих швидкостях.

Машина формує двонитковий ланцюговий стібок 401. Така технологія забезпечує м’яке формування стібка та дозволяє отримувати міцний, але водночас еластичний шов. Автоматичне узгодження кількості нитки петельника допомагає уникати небажаного стягування матеріалу.

Головною відмінністю 173-141610 від класу 171 є наявність роликового верхнього транспортера. У класі 171 використовується тільки нижнє просування, тоді як 173 додатково підтримує матеріал зверху за допомогою роликового пулера.

Роликовий транспортер працює переривчасто та розташований дуже близько до голки. Завдяки цьому він впливає на матеріал безпосередньо в зоні формування шва, забезпечуючи стабільне переміщення деталей і рівномірну строчку. Виробник особливо підкреслює ефективність такої системи для довгих гладких швів.

Величина просування верхнього ролика регулюється окремим поворотним регулятором. Це дозволяє точно адаптувати верхній транспорт до властивостей конкретного матеріалу та отримувати рівні шви без небажаної посадки або розтягування.

За необхідності роликовий транспортер можна підняти та вивести із зони шиття. Після цього вільний простір у робочій зоні відповідає класу 171, а машина продовжує працювати тільки з нижнім просуванням. Така конструкція дозволяє швидко адаптувати 173-141610 до операцій, де верхній ролик не потрібний.

Максимальна довжина стібка нижнього транспортера становить 4 мм, а максимальна величина просування верхнього роликового транспортера — 7 мм. Максимальна швидкість шиття — 6000 стібків/хв, заводське налаштування — 5800 стібків/хв.

173-141610 призначена для легких і середніх матеріалів L / M. Використовується система голки 934, діапазон розмірів голки — Nm 80–130, максимальний розмір синтетичної нитки — Nm 70/3. Петельник розташований поперечно.

Просвіт під лапкою під час шиття становить 4 мм, максимальний просвіт при підйомі — 9 мм. Для цієї модифікації педальний підйом лапки зазначений як додаткова опція.

У стандартному оснащенні 173-141610 немає електропневматичного ниткообрізувача, автоматичного ущільнення стібків та автоматичного підйому лапки. Ці функції передбачені для більш автоматизованої модифікації 173-141621 із керуванням DAC classic та панеллю OP1000.

Водночас 173-141610 стандартно оснащена ножем для обриву нитки. Для роботи машини в базовій комплектації пневматичне підключення не потрібне — у поточних технічних характеристиках виробник для цієї моделі не вказує витрату повітря.

Керування здійснюється системою DAC eco — сучасною системою Durkopp Adler для базових високопродуктивних машин. На відміну від версії -141621, панель OP1000 не входить до стандартної комплектації 173-141610.

Важливою можливістю серії є переобладнання одноголкової машини у двоголкову. За допомогою спеціального комплекту можна отримати відстань між голками до 15 мм. У двоголковому виконанні максимальна швидкість обмежується до 5500 стібків/хв.

Живлення машини — 1×230 В, 50/60 Гц, номінальна потужність — 500 Вт. За актуальними даними виробника, вага швейної голови 173-141610 становить близько 39 кг, повна вага — 55 кг.

Основні характеристики

Модель: Durkopp Adler 173-141610
Тип машини: одноголкова машина двониткового ланцюгового стібка
Кількість голок: 1
Тип стібка: двонитковий ланцюговий, 401
Матеріали: L / M — легкі та середні
Система просування: нижнє + роликове верхнє просування
Нижній транспорт: зубчастий
Верхній транспорт: переривчастий роликовий пулер
Регулювання верхнього транспорту: окремим поворотним регулятором
Можливість підняти верхній ролик: так
Максимальна довжина стібка: 4 мм
Максимальне просування верхнього ролика: 7 мм
Максимальна швидкість: 6000 стібків/хв
Заводське налаштування швидкості: 5800 стібків/хв
Петельник: поперечно розташований
Просвіт під лапкою при шитті: 4 мм
Максимальний просвіт при підйомі: 9 мм
Педальний підйом лапки: опція
Ніж для обриву нитки: так
Електропневматична обрізка нитки: немає
Автоматичне ущільнення стібків: немає
Автоматичний підйом лапки: немає
Система голки: 934
Розмір голки: Nm 80–130
Максимальний розмір синтетичної нитки: Nm 70/3
Можливість переобладнання у двоголкову машину: так
Максимальна відстань між голками: 15 мм
Максимальна швидкість у двоголковому виконанні: 5500 стібків/хв
Система керування: DAC eco
Пневматика у стандартному виконанні: не потрібна
Живлення: 1×230 В, 50/60 Гц
Номінальна потужність: 500 Вт
Вага швейної голови: близько 39 кг
Повна вага: 55 кг
Розмір упаковки: 780 × 370 × 790 мм.

Особливості

Роликовий верхній транспортер — додатково контролює подачу матеріалу зверху та допомагає отримувати гладкі шви на тканинах, складних для стабільного просування.

Переривчаста робота пулера — синхронізована з процесом шиття та стабільна навіть при високій швидкості.

Регульована величина верхнього просування — дозволяє точно адаптувати транспорт до конкретного матеріалу.

Відкидний верхній ролик — за необхідності його можна швидко вивести із зони шиття та працювати тільки з нижнім просуванням.

Двонитковий ланцюговий стібок 401 — забезпечує міцний та еластичний шов.

Швидкість до 6000 стібків/хв — дозволяє використовувати машину у високопродуктивному серійному виробництві.

Можливість переобладнання у двоголкову версію — максимальна відстань між голками до 15 мм.

Додаткові опції

0175 590074 — комплект для переобладнання одноголкової машини у двоголкову.

N900 002631 — спеціальна нижня напрямна краю для відстрочування бокових і крокових швів.

Також доступні різні швейні комплекти, направляючі краю, спеціальні пристосування та комплекти станин зі стільницями.

Для 173-141610 каталог також передбачає комплекти для створення спеціалізованих робочих місць, зокрема для пришивання безперервної застібки-блискавки до гульфика та для операцій із кокетками сорочок.

Застосування

Durkopp Adler 173-141610 призначена для операцій, де потрібні довгі, рівні та еластичні шви, а також для матеріалів, які складно стабільно транспортувати.

Типові сфери та операції:

• загальні операції у виробництві одягу;
• довгі прямі шви;
• еластичні шви;
• матеріали, схильні до зміщення під час шиття;
• мікрофібра;
• відстрочування бокових швів брюк;
• відстрочування крокових швів;
• пришивання застібок-блискавок у спеціалізованих комплектаціях.

Для відстрочування бокових швів брюк виробник пропонує спеціальну нижню напрямну N900 002631, яку можна повертати вправо або вліво для ведення припуску шва.
