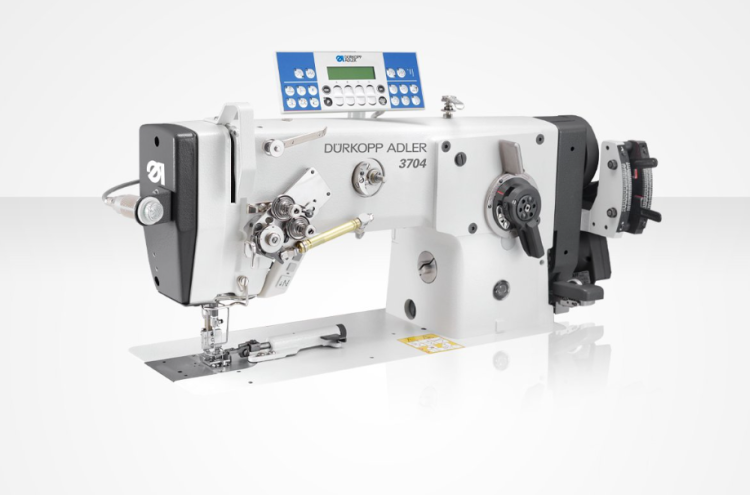

Durkopp Adler 3704-2/02 Оптимізоване робоче місце з зигзагоподібним човниковим стібком для обробки комірів

Durkopp Adler 3704-2/02 — спеціалізоване оптимізоване робоче місце для високоякісної обробки комірів у виробництві піджаків та верхнього одягу. Основна технологічна операція — пришивання нижнього коміра до верхнього коміра з одночасним введенням необхідної посадки у нижній шар матеріалу. В актуальній інструкції виробник окремо визначає 3704-2/02 як робоче місце зі швидкісною зигзаг-машиною для обробки комірів з імітацією ручного стібка.

Базою робочого місця є плоско-платформна зигзаг-машина класу 939 з диференційованим нижнім просуванням. Машина формує зигзагоподібний човниковий стібок і дозволяє точно керувати взаємним переміщенням шарів матеріалу під час формування коміра.

Диференційований нижній транспорт використовується для точного введення посадки у верхній комір, який під час операції знаходиться знизу. Це дозволяє сформувати необхідну просторову форму коміра без небажаного розтягування нижнього коміра та забезпечити стабільний результат від виробу до виробу.

3704 обладнана перемикаючим пристроєм -918/14, який дозволяє встановити два різні значення подачі диференційованого нижнього транспортера. Перемикання між ними виконується колінним перемикачем без зупинки робочого процесу. Таким чином оператор може в потрібних зонах вмикати або вимикати введення посадки. Поточний стан функції відображається оптичним індикатором.

Точне дозування посадки особливо важливе в плечових і кутових ділянках коміра. Система дозволяє розподіляти її в точно визначених місцях, забезпечуючи рівномірну та стабільну форму готового коміра.

Для точного проходження кутів передбачене позиціонування голки у правому проколі зигзагу. У куті оператор позиціонує голку, повертає деталь на 90° і продовжує шиття наступної ділянки. Це дозволяє формувати акуратний контур коміра без зміщення точки повороту.

На початку операції машина автоматично виконує ущільнені стібки. Далі шиття ведеться з активованим диференційованим нижнім просуванням до першого кута коміра, при цьому необхідна посадка вводиться у розташований знизу верхній комір. Аналогічно обробляється довга сторона та другий кут.

Наприкінці шва зворотним натисканням педалі активуються автоматичне ущільнення стібків, обрізка нитки та автоматичний підйом лапки. Автоматичний пристрій підтягування нитки забезпечує надійний початок наступного шва навіть при максимальній ширині зигзагу.

Характерною особливістю саме версії 3704-2/02 є спеціальне швейне оснащення, яке створює імітацію ручного стібка після вивертання коміра. Закріплений на лапці нитковідвідний палець формує вільніший стібок, завдяки якому після вивертання отримується характерний «tailored look» — візуальний ефект ручної обробки.

Спеціальна напрямна забезпечує стабільне взаємне положення нижнього та верхнього коміра протягом усієї операції. Виробник також підкреслює м’яку обробку коміра, що є важливою перевагою при роботі з тонкими матеріалами.

Для моделі 3704-2/02 передбачене диференційоване нижнє просування та стандартний горизонтальний човник. Максимальна довжина подачі заднього транспортера становить 2,5 мм, переднього — 4,5 мм. Довжина стібка при ущільненні — 0,3 мм, максимальна ширина зигзагу — 6,0 мм.

У стандартне функціональне оснащення 3704-2/02 входять автоматичний підйом лапки, автоматична обрізка нитки, ущільнення стібків та швидке регулювання диференціалу. Саме для -2/02 у таблиці каталогу передбачена довжина стібка 0,3 мм при ущільненні.

Згідно з актуальним каталогом 2026 року, максимальна швидкість класу 3704 становить 5000 стібків/хв. Машина використовує систему голки 134 EL для виконання 3704-2/02, має просвіт під лапкою 7 мм та робочий простір 260 × 130 мм.

Основні характеристики

Модель: Durkopp Adler 3704-2/02
Тип обладнання: оптимізоване робоче місце для обробки комірів
Базова машина: клас 939
Кількість голок: 1
Тип стібка: зигзагоподібний човниковий, 304
Система просування: диференційоване нижнє просування
Човник: горизонтальний, стандартний
Максимальна швидкість: 5000 стібків/хв
Максимальна ширина зигзагу: 6,0 мм
Максимальна подача заднього транспортера: 2,5 мм
Максимальна подача переднього транспортера: 4,5 мм
Довжина стібка при ущільненні: 0,3 мм
Система голки: 134 EL
Просвіт під лапкою: 7 мм
Автоматичний підйом лапки: так
Автоматична обрізка нитки: так
Ущільнення стібків: так
Швидке регулювання диференціалу: так
Робочий простір: 260 × 130 мм
Розміри платформи: 476 × 177 мм
Робочий тиск повітря: 6 бар
Живлення: 220 В, 50/60 Гц
Споживана потужність: 0,55 кВт
Вага голови: приблизно 50 кг.

Особливості 3704-2/02

Контрольоване введення посадки — диференційований нижній транспорт забезпечує точне формування необхідної посадки у верхньому комірі.

Два значення диференціальної подачі — оператор може перемикатися між попередньо встановленими значеннями колінним перемикачем.

Імітація ручного стібка — після вивертання коміра спеціальне оснащення -2/02 створює характерний ефект ручної обробки.

Точна обробка кутів коміра — позиціонування голки у правому проколі забезпечує точний поворот деталі в куті.

Мінімальне зміщення нижнього коміра — система просування допомагає зберігати його форму під час введення посадки.

М’яка обробка тонких матеріалів — низьке механічне навантаження на деталь допомагає отримувати якісний результат на делікатних тканинах.

Висока продуктивність — у каталозі вказана ефективна продуктивність приблизно 500–600 комірів піджаків за 8 годин.

Застосування

Durkopp Adler 3704-2/02 спеціально призначена для обробки комірів високоякісних піджаків та іншого верхнього одягу.
