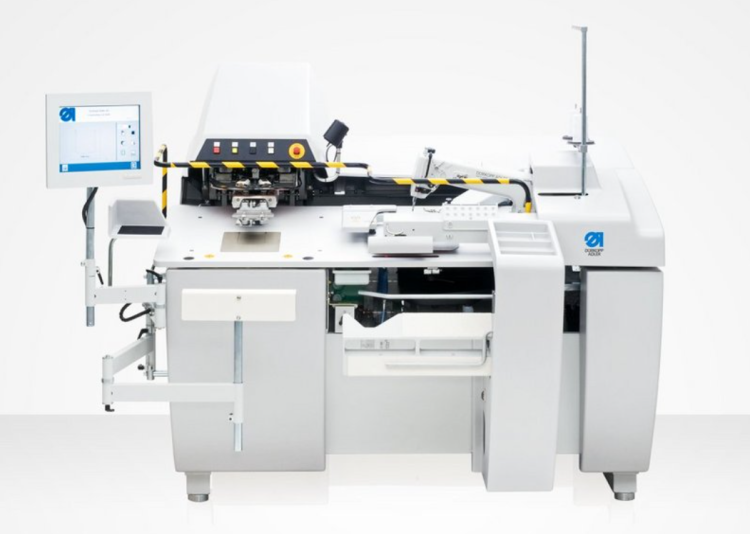

Durkopp Adler 806N Автоматична швейна установка для формування та пришивання накладних кишень

Durkopp Adler 806N — високопродуктивна автоматизована швейна установка для формування та пришивання накладних кишень. Машина автоматизує основні етапи операції: формування кишені, її пришивання та укладання готового виробу, забезпечуючи стабільну якість шва та високу продуктивність. Завдяки повністю перекривному робочому циклу оператор може завантажувати наступну деталь під час виконання шиття.

Установка оснащена Touch Panel PC з програмним забезпеченням DACAD, призначеним для створення та редагування програм кишень. Система керування DAC comfort дозволяє точно коригувати контур шва, параметри формування, кутові стібки та закріпки безпосередньо на установці. Програми шиття можна переносити через USB, а інтерфейс підтримує вибір різних мов оператора.

Конструкція 806N дозволяє швидко змінювати комплекти для формування кишень і передавальні пристрої. Програми можна індивідуально адаптувати до різних матеріалів і форм кишень. Підтримуються одинарні та подвійні шви, додаткові й декоративні строчки.

Для роботи зі смугастими та картатими матеріалами передбачена можливість точного суміщення рисунка. Передня деталь виробу фіксується на робочій поверхні вакуумом, заготовка кишені розміщується на центральному повзуні, а для суміщення рисунка повзун може опускатися. Після запуску операції формування, пришивання та укладання виконуються автоматично.

Ергономічна конструкція робочого місця дозволяє працювати як сидячи, так і стоячи. Гнучка система укладання адаптується до різних розмірів деталей.

Модифікації

806N-111-10 — версія для середніх і середньо-важких матеріалів, призначена для формування та пришивання кишень на джинсах, робочому одязі та інших виробах із відповідних матеріалів. Важка швейна головка дозволяє використовувати нитки товщиною до Tkt. 12/3.
806N-121-10 — версія для легких і легких/середніх матеріалів. Призначена для формування та пришивання кишень на сорочках, поло, футболках і нічному одязі. Для цієї модифікації також передбачене додаткове оснащення для роботи з круглов'язаними виробами та пришивання кишень із клапанами.

Продуктивність за 480 хвилин

• 806N-111-10: приблизно 1600 джинсових кишень
• 806N-121-10: приблизно 2400 сорочкових кишень без клапана
• 806N-121-10: приблизно 2500 кишень для футболок
• 806N-121-10: приблизно 2300 sweat shields

Основні технічні характеристики

806N-111-10

• Максимальна довжина стібка: 3,5 мм
• Максимальна швидкість шиття: 3800 ст/хв
• Матеріали: середні / середньо-важкі
• Кількість голок: 1
• Тип стібка: човниковий
• Човник: вертикальний, великий
• Максимальне поле шиття: 220 × 230 мм
• Система голки: 134
• Розмір голки: Nm 80–140
• Автоматичне обрізання нитки: стандарт
• Контроль голкової нитки: стандарт
• Пневматичне охолодження голки: стандарт
• Перекидний укладальник: стандарт
• Програмне керування з Touch Panel PC: стандарт
• Витрата повітря за робочий цикл: 30 NL
• Робочий тиск: 6 бар
• Напруга: 1×230 В, 50/60 Гц
• Максимальна споживана потужність: 1,0 кВА
• Вага комплектної установки: 630 кг
• Габарити, Д × Ш × В: 2300 × 1750 × 1750 мм
• Максимальна товщина нитки: Tkt. 12/3 806N-121-10
• Максимальна довжина стібка: 3,0 мм
• Максимальна швидкість шиття: 4000 ст/хв
• Матеріали: легкі / легкі та середні
• Кількість голок: 1
• Тип стібка: човниковий
• Човник: горизонтальний, малий
• Максимальне поле шиття: 200 × 220 мм
• Система голки: 134
• Розмір голки: Nm 70–100
• Автоматичне обрізання нитки: стандарт
• Контроль голкової нитки: стандарт
• Пневматичне охолодження голки: стандарт
• Перекидний укладальник: стандарт
• Програмне керування з Touch Panel PC: стандарт
• Витрата повітря за робочий цикл: 28 NL
• Робочий тиск: 6 бар
• Напруга: 1×230 В, 50/60 Гц
• Максимальна споживана потужність: 1,0 кВА
• Вага комплектної установки: 600 кг
• Габарити, Д × Ш × В: 2300 × 1750 × 1750 мм
• Максимальна товщина нитки: Tkt. 50/2

Додаткове оснащення

Для серії 806N:

• 0806 428009 — вивідний ролик
• 0806 428039 — вивідний ролик із попереднім роликом для коротких деталей
• 9880 806008 — комплект маркувальної лампи
• 0805 402904 — комплект автоматичного вакууму

Для 806N-111-10:

• 0396 222654 — притискна лапка
• 0806 417604 — комплект деталей для кишень розміром до 220 × 230 мм

Для 806N-121-10:

• 0467 113334 — комплект керованого натягу верхньої нитки
• 0467 220674 — притискна лапка
• 0806 590074 — комплект переобладнання для круглов'язаних виробів

Застосування

Durkopp Adler 806N застосовується для автоматизованого формування та пришивання накладних кишень на:

• джинсах;
• робочому одязі;
• сорочках;
• футболках;
• поло;
• світшотах;
• нічному одязі;
• круглов'язаних виробах.

Крім кишень на джинсах і сорочках, установка може використовуватися у виробництві футболок, світшотів і поло
