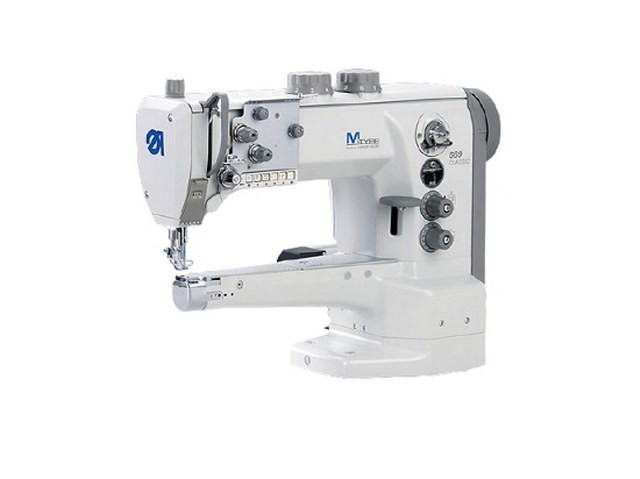

Durkopp Adler 669-180312 CLASSIC Goldline Одноголкова рукавна машина човникового стібка з горизонтальним човником

Durkopp Adler 669-180312 CLASSIC Goldline — професійна одноголкова рукавна машина серії M-TYPE 669, що поєднує компактну рукавну платформу, потрійне просування та повне електропневматичне оснащення Goldline. На актуальній сторінці виробника модель входить до категорії Cylinder Arm | Triple Feed | Goldline.

Однією з головних конструктивних переваг моделі є надзвичайно вузький рукав діаметром лише 50 мм. Така конструкція значно полегшує обробку трубчастих виробів малого діаметра, невеликих тривимірних деталей та інших важкодоступних ділянок. Саме Ø50 мм виробник окремо виділяє як характерну перевагу класу 669.

Машина оснащена потрійною системою просування: нижнім зубчастим транспортером, голковим просуванням та почерговим верхнім просуванням лапками. Спільна робота трьох транспортуючих механізмів забезпечує стабільне переміщення багатошарових матеріалів різної товщини та структури без небажаного зміщення шарів.

Для окантовувальних операцій у 669-180312 передбачена можливість відключення вертикального ходу нижнього транспортера. Перехід до окантовування виконується заміною відповідного швейного оснащення. Це дозволяє використовувати одну машину як для стандартного відстрочування, так і для спеціалізованих окантовувальних операцій.

Модель комплектується великим горизонтальним човником L Ø26 мм. Великий човник забезпечує збільшений запас нижньої нитки, а рукав Ø50 мм у поєднанні з таким човником дозволяє зберегти компактність робочої платформи без значного обмеження місткості шпульки.

Система змащування має регульовану подачу мастила до човника, що дозволяє адаптувати її до режиму експлуатації. Для серії також використовується центральна ґнотова система змащування з мінімальною потребою в обслуговуванні.

Виконання CLASSIC Goldline оснащене автоматичними базовими функціями: автоматичною обрізкою нитки, автоматичною закріпкою та автоматичним підйомом лапки. Вони скорочують допоміжний час і підвищують продуктивність при серійному виробництві.

Goldline додатково має другу інтегровану довжину стібка, другу автоматичну систему натягу нитки та швидке регулювання ходу почергових лапок. Завдяки цьому оператор може швидко змінювати параметри шиття при переході між різними ділянками виробу.

Швидке регулювання ходу лапок виконується колінним перемикачем. Висота ходу також задається регулятором, а максимальна швидкість автоматично обмежується відповідно до вибраного ходу лапок і довжини стібка. Максимальний хід почергових лапок становить 9 мм.

Максимальний підйом лапки становить 20 мм, а просвіт під лапкою під час шиття — 10 мм. Це полегшує встановлення та виймання об’ємних багатошарових деталей.

Автоматичний ниткообрізувач залишає приблизно 10 мм нитки. Машина розрахована на синтетичні нитки до Tkt. 15/3.

Максимальна швидкість шиття становить 3000 стібків/хв, максимальна довжина стібка — 9 мм. Фактична максимальна швидкість залежить від установленого ходу лапок. 669-180312 призначена для матеріалів категорій MS / S — середньоважких–важких та важких.

Для покращення умов роботи Goldline оснащена інтегрованим LED-освітленням із регулюванням яскравості та індикатором технічного обслуговування. Інтегрована клавіатура з ергономічно розташованою функціональною клавішею забезпечує швидкий доступ до часто використовуваних функцій.

Машина оснащена інтегрованим прямим приводом Durkopp Adler та програмним керуванням із панеллю OP1000. Номінальна потужність становить 375 Вт, максимальне споживання — 1,0 kVA, живлення — 1×230 В, 50/60 Гц.

Основні характеристики

Модель: Durkopp Adler 669-180312 CLASSIC Goldline
Тип машини: одноголкова рукавна машина човникового стібка
Кількість голок: 1
Тип стібка: човниковий, 301
Матеріали: MS / S — середньоважкі–важкі та важкі
Система просування: нижнє зубчасте + голкове + почергове верхнє просування лапками
Нижній транспорт: вертикальний хід можна відключати для окантовувальних операцій
Човник: великий горизонтальний L Ø26 мм
Діаметр рукава: 50 мм
Максимальна швидкість: 3000 стібків/хв
Максимальна довжина стібка: 9 мм
Максимальний хід почергових лапок: 9 мм
Просвіт при шитті: 10 мм
Максимальний підйом лапки: 20 мм
Автоматична обрізка нитки: так
Залишок нитки після обрізання: приблизно 10 мм
Автоматична закріпка: так
Автоматичний підйом лапки: так
Друга інтегрована довжина стібка: так
Друга система натягу нитки: так, автоматична
Швидке регулювання ходу лапок: так
LED-освітлення: інтегроване, з регулюванням яскравості
Індикатор технічного обслуговування: так
Система голки: 134-35
Розмір голки: Nm 100–150
Максимальний розмір нитки: Tkt. 15/3
Робочий простір: 335 × 125 мм
Витрата повітря: 0,7 NL за робочий цикл
Тиск повітря: 6 бар
Привід: інтегрований прямий привод Durkopp Adler
Панель керування: OP1000
Номінальна потужність: 375 Вт
Максимальне споживання: 1,0 kVA
Живлення: 1×230 В, 50/60 Гц
Габарити: 1060 × 600 × 1700 мм
Вага голови: 50–54 кг.

Додаткові опції

Для M-TYPE 669 доступний широкий вибір швейного оснащення, направляючих та окантовувальних пристосувань. Конструкція машини дозволяє швидко переходити до окантовувальних операцій шляхом заміни швейного комплекту.

Застосування

Durkopp Adler 669-180312 CLASSIC Goldline призначена для з’єднувальних, функціональних, декоративних та окантовувальних операцій на трубчастих, тривимірних і важкодоступних деталях.

Типові сфери застосування Goldline — технічний текстиль, взуття, шкіргалантерея, сумки, м’який багаж та інші об’ємні вироби. Серед прикладів застосування виробник демонструє відстрочування швів на шкіряних виробах, роботу з трубчастими фільтрами, пришивання PVC-профілів до попередньо зібраних тривимірних підголівників та шиття близько до краю.
