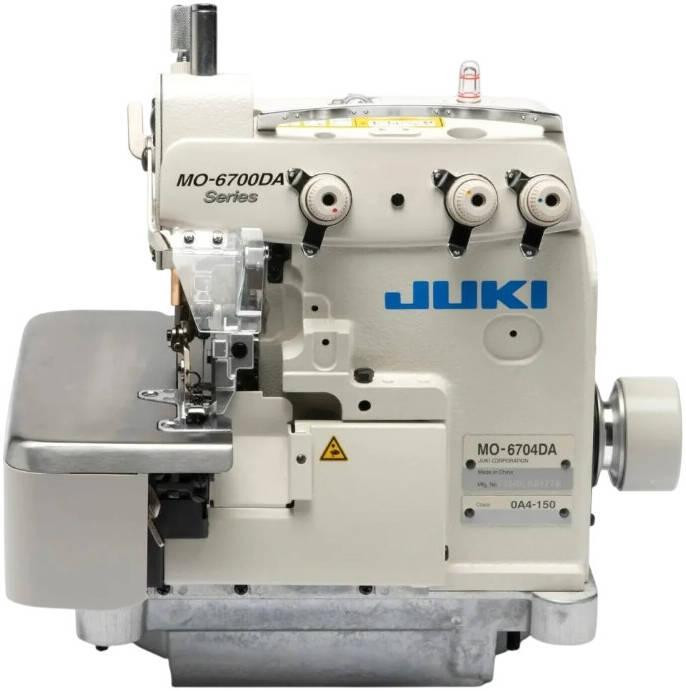

JUKI MO6704DA0A4150 1-голковий 3-нитковий оверлок для рольового шва
JUKI MO6704DA0A4150 — високошвидкісний 1-голковий 3-нитковий оверлок із напівсухою головкою для вузького рольового шва на дуже легких і легких матеріалах. Ширина обметування — 1,6 мм, максимальна швидкість — 7000 ст/хв. Доступний із сервомотором 550 W або ISM-SV82DD-MO67 Simple Servo 350 W.
JUKI MO-6704DA-0A4-150 — спеціалізований високошвидкісний 1-голковий 3-нитковий оверлок серії MO-6700DA. Комплектація 0A4-150 призначена для виконання вузького рольового обметування на дуже легких і легких матеріалах.
Машина формує 3-нитковий обметувальний шов класу 504. Для комплектації 0A4-150 ширина обметування становить 1,6 мм, використовується 1 голка та 3 нитки. Підклас оснащений дворядним механізмом нижньої подачі та розрахований на акуратну обробку тонких матеріалів.
Максимальна швидкість шиття становить 7000 ст/хв. Довжина стібка для базової MO-6704DA регулюється в діапазоні 0,8–4 мм.
Для цієї конкретної комплектації використовується голка DC×1 #8. Максимальний підйом притискної лапки становить 5 мм. Робочий діапазон диференційної подачі, зазначений для підкласу, — від 1:0,7 до 1:2.
Серія MO-6700DA виконана за технологією Semi-Dry Head. Голководій і механізм верхнього петельника не потребують традиційного змащування, що суттєво зменшує ризик потрапляння мастила на виріб. Інші механізми мають автоматичне змащування. JUKI використовує мастило Machine Oil 18, еквівалент ISO VG18.
Конструкція машини також передбачає мікропідйом лапки в стандартній комплектації. Регулювання довжини стібка виконується кнопковим механізмом, а диференційна подача регулюється важелем із можливістю мікроналаштування.
Два варіанти комплектації приводу
Варіант 1 — підвісний сервомотор 550 W
Класична комплектація з підвісним сервомотором потужністю 550 W. Двигун встановлюється під столом та передає обертання на машину через ремінний привід. Такий варіант підходить для стандартного оснащення промислового робочого місця.
Варіант 2 — ISM-SV82DD-MO67 Simple Servo 350 W
Комплектація з сервоприводом ISM-SV82DD-MO67 Simple Servo 350 W, призначеним для машин серій JUKI MO-6700 / MO-6900. Цей варіант дозволяє отримати компактнішу конфігурацію приводу та точне електронне регулювання швидкості.
Основні характеристики
Модель: JUKI MO-6704DA-0A4-150
Код для замовлення: MO6704DA0A4150
Тип машини: 1-голковий 3-нитковий оверлок
Тип стібка: 504
Призначення: рольовий шов / вузьке обметування
Матеріали: дуже легкі та легкі
Кількість голок: 1
Кількість ниток: 3
Ширина обметування: 1,6 мм
Довжина стібка: до 4 мм
Кількість рядів зубчастої рейки: 2
Диференційна подача для підкласу: 1:0,7–1:2
Максимальна швидкість: 7000 ст/хв
Підйом лапки: 5 мм
Голка: DC×1 #8
Хід голководія: 24,5 мм
Нахил голки: 20°
Система головки: Semi-Dry Head
Змащування: автоматичне; голководій і верхній петельник не потребують змащування
Мастило: JUKI Machine Oil 18, ISO VG18
Мікропідйом лапки: стандартно
Вага головки: 28 кг
Варіант приводу 1: підвісний сервомотор 550 W
Варіант приводу 2: ISM-SV82DD-MO67 Simple Servo 350 W
Бренд: JUKI.
| Обрізка краю матеріалу | Так |
| Кількість голок | 1 |
| Кількість ниток | 3 |
| Ширина обметування | 1,6 |
| Довжина стібка, мм | 0,8-4,0 |
| Диференціал нижнього переміщення, мм | 1:0,7÷1:2,0 |
| Тип стібку | Ланцюговий |
| Тип платформи | Плоска платформа |
| Тип транспорту: | З диференціальним - еластичним |
| Тип матеріалу | Для легких матеріалів |
| Тип голки | DCx27 |
| Система змащування | Централізованна автоматична |
| Тип двигуна | Вбудованний серводвигун, Навісний серводвигун |
| Автоматичний підйом лапки | Ні |
| Автоматична обрізка нитки | Ні |
| Автоматична закріпка стібку | Ні |
| Позиціювання голки | Так |
| Швидкість шиття, ст/хв | 7000 |
| Виробники | Juki |
| Країна виробник | Китай |
