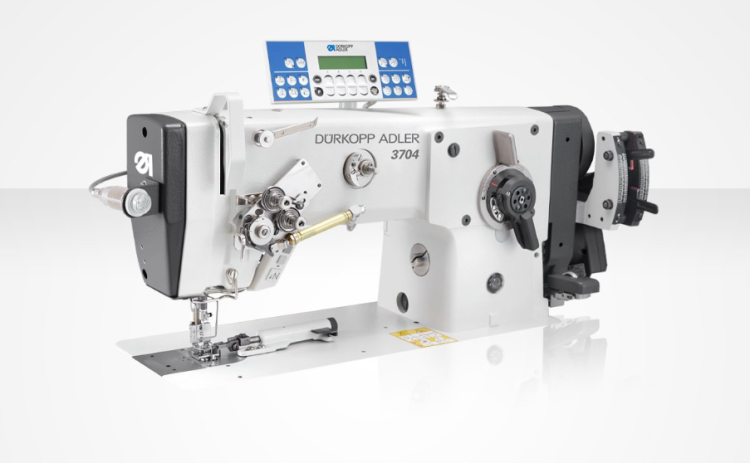

Durkopp Adler 3704-2/03 Оптимізоване робоче місце для зигзагоподібного шва при обробці комірів

Durkopp Adler 3704-2/03 — спеціалізоване оптимізоване робоче місце для високоякісної обробки комірів у виробництві піджаків та іншого верхнього одягу. Виробник визначає цю модифікацію як робоче місце зі швидкісною зигзаг-машиною для пришивання нижнього коміра до верхнього зигзагоподібним швом з одночасним введенням посадки.

В основі 3704 використовується плоско-платформна машина класу 939 з диференційованим нижнім просуванням. Посадка вводиться в шар верхнього коміра, який під час виконання операції знаходиться знизу. Така система дозволяє точно формувати необхідну просторову форму коміра та стабільно повторювати результат у серійному виробництві.

Ключовою функцією машини є диференційоване нижнє просування. Система дозволяє встановити два різні значення подачі транспортера — основне значення та значення для введення посадки. Перемикання між ними виконується колінним перемикачем, тому оператор може змінювати величину посадки без зупинки процесу шиття.

Поточний режим диференційованого просування контролюється за допомогою оптичної індикації. Це забезпечує точне введення посадки саме на необхідних ділянках і допомагає отримувати стабільну та рівномірну форму коміра.

У версії 3704-2/03 нижній комір пришивається до верхнього з диференційованим нижнім просуванням. Посадка вводиться в потрібну ділянку верхнього коміра, який розташований знизу. Після цього край верхнього коміра пришивається прямим стібком до повсті з відступом 1 мм від краю.

Результатом такої технології є видимий зигзагоподібний шов після вивертання коміра та безшовний край нижнього коміра. Саме ця технологічна особливість відрізняє виконання -2/03 від версії -2/02, яка орієнтована на отримання ефекту ручного стібка.

Диференційоване просування дозволяє вводити посадку у верхній комір без небажаного розтягування повсті нижнього коміра. Завдяки цьому після завершення операції зберігається однорідна форма коміра, а спеціальне швейне оснащення забезпечує стабільне взаємне положення його шарів.

Машина розрахована на дуже легке та м’яке шиття навіть тонких тканин. Виробник підкреслює відсутність зміщення повсті нижнього коміра та стабільність пришивання нижнього коміра до верхнього.

Для 3704-2/03 використовується зигзагоподібний човниковий стібок 304 та стандартний горизонтальний човник. Максимальна ширина зигзагу становить 6,0 мм. Система голки для цієї модифікації — 438.

Диференційований нижній транспорт має різні параметри подачі переднього та заднього транспортерів. Максимальна подача заднього транспортера становить 2,5 мм, переднього — 4,5 мм.

На відміну від 3704-2/02, версія 3704-2/03 не використовує ущільнення стібків 0,3 мм. Для неї передбачене автоматичне або ручне керування закріпкою, а також автоматична обрізка нитки, автоматичний підйом лапки та швидке перемикання диференційованої подачі.

Максимальна швидкість, зазначена в актуальному каталозі Durkopp Adler 06/2026 для класу 3704, становить 5000 стібків/хв. Просвіт під лапкою — 7 мм, вільний робочий простір — 260 × 130 мм.

Основні характеристики

Модель: Durkopp Adler 3704-2/03
Тип обладнання: оптимізоване робоче місце для обробки комірів
Базова машина: клас 939
Кількість голок: 1
Тип стібка: зигзагоподібний човниковий, 304
Система просування: диференційоване нижнє просування
Човник: горизонтальний, стандартний
Максимальна швидкість: 5000 стібків/хв
Максимальна ширина зигзагу: 6,0 мм
Максимальна подача заднього транспортера: 2,5 мм
Максимальна подача переднього транспортера: 4,5 мм
Система голки: 438
Просвіт під лапкою: 7 мм
Автоматичний підйом лапки: так
Автоматична обрізка нитки: так
Закріпка: автоматично або ручним перемикачем
Швидке регулювання диференційованої подачі: так
Робочий простір: 260 × 130 мм
Розміри платформи: 476 × 177 мм
Робочий тиск повітря: 6 бар
Живлення: 220 В, 50/60 Гц
Споживана потужність: 0,55 кВт
Вага голови: приблизно 50 кг.

Особливості 3704-2/03

Контрольоване введення посадки — диференційований нижній транспорт дозволяє точно формувати необхідну посадку у верхньому комірі.

Два попередньо встановлені значення диференціалу — перемикання виконується колінним перемикачем без зупинки шиття.

Стабільна форма коміра — повсть нижнього коміра не деформується під час введення посадки у верхній комір.

Зигзагоподібний шов після вивертання — характерна технологічна особливість версії -2/03.

Безшовний край нижнього коміра — одна з основних відмінностей виконання 3704-2/03.

Спеціальне направлення матеріалу забезпечує стабільне взаємне положення нижнього та верхнього коміра під час операції.

Висока продуктивність: для серії 3704 виробник вказує ефективну продуктивність приблизно 500–600 комірів піджаків за 8 годин.

Застосування

Durkopp Adler 3704-2/03 призначена для промислової обробки комірів у виробництві високоякісних піджаків та верхнього одягу.
