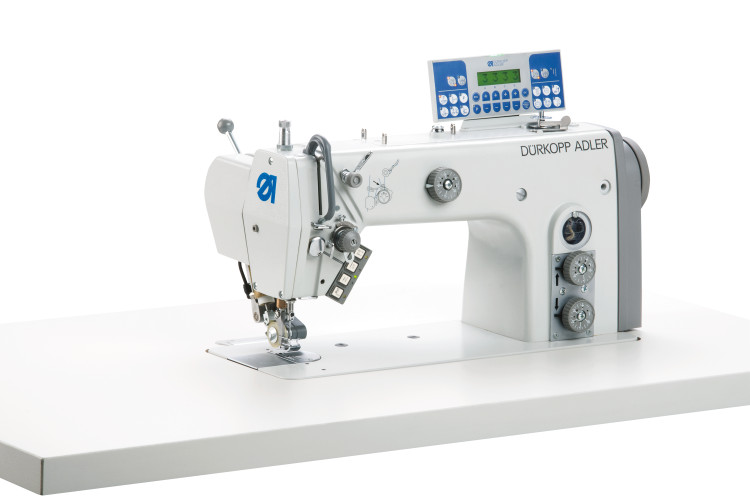

Durkopp Adler 273-140342-01 Одноголкова машина човникового стібка з роликовим верхнім просуванням

Durkopp Adler 273-140342-01 — професійна одноголкова плоско-платформна машина човникового стібка, оснащена нижнім зубчастим транспортером та переривчастим роликовим верхнім просуванням. Саме така система транспортування відрізняє клас 273 від 274: у 273 немає голкового просування, тоді як 274 використовує потрійний транспорт — нижній, голковий та роликовий верхній.

Модель розроблена для роботи з матеріалами, складними для стабільного транспортування. Додатковий верхній роликовий пулер цілеспрямовано підтримує переміщення матеріалу під час шиття та допомагає отримувати гладкі шви без небажаного стягування.

Верхній роликовий транспортер встановлений безпосередньо за лапкою — приблизно 28,5 мм від голки. Завдяки такому розташуванню він впливає на транспортування матеріалу практично відразу після формування стібка. Його рух синхронізований із нижнім транспортером через привод машини.

Величина просування верхнього роликового транспортера регулюється окремим поворотним регулятором і не залежить від установленої довжини стібка. Це дозволяє відтворювано налаштовувати подачу відповідно до властивостей конкретного матеріалу.

Щоб уникнути накопичення або зминання матеріалу на початку шва, момент опускання роликового транспортера може бути запрограмований. Це особливо корисно при роботі з делікатними або складними для транспортування тканинами.

Роликовий транспортер можна вручну відвести вгору із зони шиття. Після цього машина може працювати тільки з нижнім транспортером, а вільний простір у зоні лапки відповідає машині класу 272. Така конструкція дозволяє легко переходити від довгих прямих швів до операцій на криволінійних ділянках.

Модель оснащена малим горизонтальним човником S Ø22 мм і формує стандартний човниковий стібок 301. На актуальній сторінці Durkopp Adler ці характеристики вказані безпосередньо для 273-140342-01.

Максимальна довжина стібка при роботі нижнього транспортера становить 4 мм вперед і 4 мм назад. Для верхнього роликового транспортера максимальна величина просування становить 7 мм. Максимальна швидкість шиття — 5000 стібків/хв.

Для чистого початку шва машина оснащена пристроєм підтягування нитки. На початку шиття верхня нитка відводиться на нижній бік матеріалу, завдяки чому початок строчки виглядає акуратніше.

У стандартне оснащення входять автоматичний підйом лапки, автоматична обрізка нитки та автоматична закріпка. Основні автоматичні функції керуються педаллю. Також передбачене ручне керування скасуванням закріпки, положенням голки вгорі/внизу та проміжною закріпкою.

Ергономічний багатофункціональний блок кнопок дозволяє оператору швидко керувати підйомом/опусканням роликового транспортера, закріпкою, положенням голки, одиночним стібком та інверсією закріпки.

Для обробки матеріалів із високим ворсом для 273-140342-01 доступне опціональне регулювання висоти притискної лапки. Висота задається регулятором на передній кришці голови. Зменшення тиску лапки на ворс допомагає уникнути зміщення шарів і забезпечує більш рівномірне транспортування.

Машина оснащена енергозберігаючим прямим приводом, інтегрованим у голову машини, системою керування DAC classic та панеллю оператора OP1000. Для механізмів застосовується центральна ґнотова система змащування.

Робочий простір становить 285 мм праворуч від голки та 115 мм по висоті. Машина призначена для легких і середньоважких матеріалів категорій L / M.

Основні характеристики

Модель: Durkopp Adler 273-140342-01
Тип машини: одноголкова плоско-платформна машина човникового стібка
Кількість голок: 1
Тип стібка: човниковий, 301
Матеріали: L / M — легкі та середньоважкі
Система просування: нижній зубчастий транспортер + роликовий верхній транспортер
Верхній транспорт: переривчастий роликовий пулер
Голкове просування: немає
Розташування роликового транспортера: приблизно 28,5 мм за голкою
Регулювання верхнього транспорту: окремим поворотним регулятором, незалежно від довжини стібка
Човник: малий горизонтальний S Ø22 мм
Максимальна швидкість: 5000 стібків/хв
Максимальна довжина стібка вперед: 4 мм
Максимальна довжина стібка назад: 4 мм
Максимальне просування верхнього роликового транспортера: 7 мм
Максимальний підйом лапки: 6 мм
Автоматична обрізка нитки: так
Автоматична закріпка: так
Автоматичний підйом лапки: так
Пристрій підтягування нитки: так
Позиціонування голки вгорі / внизу: так
Проміжна закріпка: так
Система голки: 134 / 797
Розмір голки: Nm 70–120
Синтетична нитка: до Nm 30/3
Бавовняна нитка: до Nm 20/3
Робочий простір: 285 × 115 мм
Привід: інтегрований прямий привод Durkopp Adler
Система керування: DAC classic
Панель оператора: OP1000
Номінальна потужність: 500 Вт
Живлення: 1×230 В, 50/60 Гц
Витрата повітря: 0,2 NL за робочий цикл
Робочий тиск: 6 бар
Вага швейної голови: 33 кг
Розмір упаковки: 780 × 370 × 790 мм.

Особливості

Роликовий верхній транспорт — працює в поєднанні з нижнім транспортером і допомагає отримувати гладкі шви на складних для просування матеріалах.

Ролик максимально близько до лапки — відстань близько 28,5 мм до голки забезпечує безпосередній вплив верхнього транспорту на формування шва.

Незалежне регулювання роликового транспорту — величина його подачі налаштовується незалежно від довжини стібка.

Відкидний роликовий транспортер — його можна швидко вивести із зони шиття для виконання операцій без верхнього роликового просування.

Чистий початок шва — пристрій підтягування нитки переводить голкову нитку на нижній бік матеріалу.

Автоматичні функції — стандартно передбачені обрізка нитки, закріпка та підйом лапки.

Додаткові опції

0273 001041 — комплект регулювання висоти притискної лапки, спеціально для 273-140342-01.

0797 003031 — комплект пневматичного підключення.

0271 590024 — інфрачервоний відбивний датчик.

Також виробник пропонує різні направляючі краю та варіанти освітлення робочої зони.

Застосування

Durkopp Adler 273-140342-01 призначена насамперед для довгих прямих швів на матеріалах, які складно стабільно транспортувати.

В офіційному каталозі для конкретної моделі наведені такі типові операції:

• відстрочування переднього краю сорочки;
• виконання прямих підгинів низу сорочок;
• довгі прямі з’єднувальні та оздоблювальні шви.
