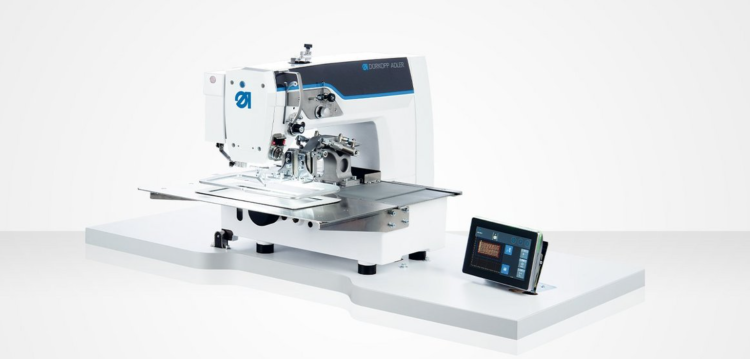

Durkopp Adler 910-2210-32 Програмований швейний автомат з полем 220 × 100 мм і горизонтальним ротаційним човником 32 мм

Durkopp Adler 910-2210-32 входить до серії 910 — повністю цифрових програмованих швейних автоматів для промислового виробництва. У конструкції використовується перевірена швейна кінематика Durkopp Adler M-TYPE, а висока сила проколу забезпечує стабільне шиття зі швидкістю до 2800 ст/хв.

Виконання 910-2210-32 має максимальне поле шиття 220 × 100 мм. Такий формат рекомендований для виконання закріпок на ременях і стропах, пришивання ручок сумок, етикеток, застібок Velcro та інших невеликих деталей при серійному виробництві.

Модель оснащена горизонтальним ротаційним човником 32 мм. Серія 910 передбачає три варіанти човникової системи: ротаційний човник 26 мм, ротаційний човник 32 мм та горизонтальний човник коливального типу CB 24 мм. Для конфігурації 910-2210-32 використовується саме човник 32 мм.

Вбудована CAD-система дозволяє створювати й редагувати програми шиття без додаткового CAD-програмного забезпечення. На машині можна задавати геометрію шва, довжину стібка, швидкість шиття, натяг нитки, висоту та хід притискної лапки. Для створення програм передбачені режими Teach-In і Draw.

Підтримується прямий імпорт DXF-файлів, завдяки чому можна переносити готову геометрію швів із зовнішніх CAD-систем. Серія 910 також сумісна із затискачами інших виробників, що дозволяє використовувати наявне оснащення та програми.

Керування здійснюється через сенсорну панель Commander Pro з інтерактивним інтерфейсом. Доступні цифрові інструкції, навчальні матеріали, попередній перегляд програм та швидке перемикання між шаблонами шиття. Передбачена також інтеграція із зовнішніми системами автоматизації через I/O management.

Висота і хід притискної лапки програмуються та керуються кроковим двигуном. Максимальний просвіт при підйомі лапки становить 22 мм, а під час шиття — до 10 мм.

Система визначення товщини матеріалу може контролювати товщину деталі до початку та безпосередньо під час шиття. Серія 910 може конфігуруватися з трьома системами натягу верхньої нитки: механічною MTT, електронною ETT або комбінованою механічно-електронною METT.

Вбудована система короткого обрізання нитки, встановлена в зоні голкової пластини, забезпечує залишкову довжину нитки приблизно 5 мм. Інтегрований датчик верхньої нитки контролює процес шиття та виводить повідомлення на дисплей у разі її обриву.

Автомат підтримує QONDAC та підключення до виробничих систем Industry 4.0, у тому числі через Wi-Fi. Передбачені індивідуальні права доступу та налаштування інтерфейсу для різних операторів.

Модель: Durkopp Adler 910-2210-32
Тип обладнання: програмований швейний автомат
Тип стібка: 301, човниковий
Робоче поле X/Y: 220 × 100 мм
Матеріали: середні та середньо-важкі
Максимальна швидкість шиття: 2800 ст/хв
Довжина стібка: 0,1–12,7 мм
Човник: горизонтальний ротаційний, 32 мм
Система голки: 134-35
Розмір голки: Nm 90–180
Нитка: синтетична / армована, Nm 80/3–13/3
Максимальний просвіт під час шиття: 10 мм
Максимальний підйом притискної лапки: 22 мм
Обрізання нитки: вбудоване, залишкова довжина близько 5 мм
Формат програм: DXF
Потреба повітря на робочий цикл: 0,11 NL
Робочий тиск: 6 бар
Живлення: 230 В
Підключена потужність: до 1,0 кВА
Габарити Д × Ш × В: 590 × 1200 × 1280 мм
Вага комплектної машини: 150 кг.

Застосування: автоматизоване серійне шиття закріпок на ременях і стропах, ручок сумок, етикеток, застібок Velcro та інших невеликих деталей, де потрібні точна повторюваність заданого контуру, програмоване керування та можливість роботи з голками до Nm 180 і нитками до Nm 13/3.
