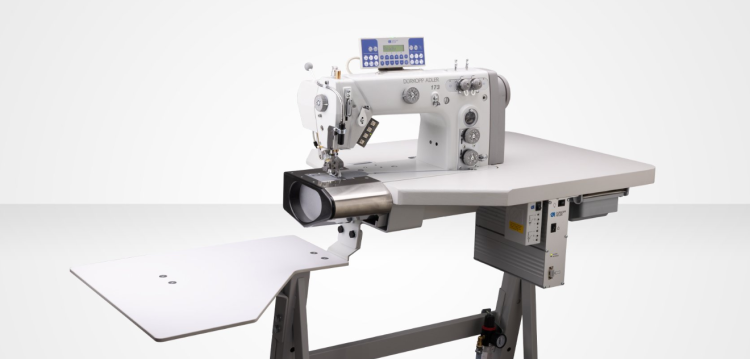

Durkopp Adler 550-5-5-3 Оптимізоване робоче місце для обробки поясів спідниць і брюк

Durkopp Adler 550-5-5-3 — оптимізоване робоче місце для промислової обробки поясів спідниць і брюк, розроблене для точного відстрочування прямих і фігурних поясів. Машина дозволяє виконувати строчку безпосередньо у шов пояса або по його краю, забезпечуючи рівномірне транспортування матеріалу та стабільну якість обробки.

На відміну від версії 550-5-5-2, модифікація 550-5-5-3 спеціально призначена для еластичних матеріалів і оснащена швейною головою двониткового ланцюгового стібка. Виробник прямо розділяє ці дві моделі: 550-5-5-2 — для стандартних матеріалів із човниковим стібком, а 550-5-5-3 — для еластичних матеріалів із двонитковим ланцюговим стібком.

Машина формує двонитковий ланцюговий стібок 401. Такий тип стібка добре підходить для деталей, які повинні зберігати певну еластичність, тому 550-5-5-3 орієнтована на роботу з поясами з еластичних та розтяжних матеріалів. У конструкції використовується поперечно розташований петельник.

Система транспортування 550-5-5-3 поєднує нижнє просування та верхній роликовий пулер. Верхній роликовий транспорт працює переривчасто зі стабільною швидкістю, що допомагає рівномірно переміщувати пояс на прямих і криволінійних ділянках.

Для точного шиття у шов пояса використовується спеціально розроблене швейне оснащення з примусово керованою компенсувальною лапкою та підпружиненою напрямною краю. Воно полегшує ведення матеріалу та допомагає підтримувати строчку точно в заданому положенні.

Для спеціальних технологій обробки виробник також передбачає лапку з половинною підошвою та напрямною краю 0273 006874. Вона дозволяє точно виконувати строчку у шов при обробці поясів із внутрішньою частиною з подвійною кромкою.

Ще одна операція — відстрочування пояса з відступом 1,6 мм від краю. Для цього використовується додаткова відкидна компенсувальна лапка 0274 006834, яка дозволяє стабільно вести строчку вздовж лівого краю прямого або фігурного пояса.

Важливою перевагою робочого місця є регулювання висоти ходу лапки залежно від товщини та структури матеріалу. При роботі зі звичайними матеріалами виробник рекомендує діапазон приблизно від 1 до 5, при якому лапка легко переміщується над поверхнею виробу.

Для товстіших та ворсових матеріалів, наприклад вельвету або корду, регулювання можна збільшити до значення 10. Це дозволяє лапці практично «плавати» над матеріалом без зайвого тиску на пояс та полегшує проходження поперечних швів і шльовок. Такий режим допомагає уникати деформації пояса під час шиття.

Конструкція робочого місця оптимізована безпосередньо для роботи з довгими деталями поясів. Спеціальна форма платформи, ергономічна стільниця та опора для правої руки забезпечують вільне переміщення матеріалу та полегшують його ведення оператором.

Durkopp Adler 550-5-5-3 забезпечує максимальну швидкість до 6000 стібків/хв, що вище за швидкість човникової версії 550-5-5-2. Максимальна довжина стібка становить 4 мм вперед і 4 мм назад. Машина призначена для легких і середньоважких матеріалів категорій L / M.

Просвіт під лапкою під час шиття становить 5 мм, максимальний підйом — 6 мм. Передбачене педальне керування закріпкою, підйомом лапки та обрізкою нитки. Також доступні ручне скасування закріпки, позиціонування голки вгорі/внизу та проміжна закріпка.

Для акуратного початку шва машина оснащена пристроєм підтягування нитки. Керування здійснюється системою DAC classic із панеллю оператора OP1000.

За даними виробника, продуктивність оптимізованого робочого місця становить приблизно 500–550 брюк або спідниць за 480 хвилин, що робить модель придатною для серійного виробництва одягу.

Основні характеристики

Модель: Durkopp Adler 550-5-5-3
Тип обладнання: оптимізоване робоче місце для обробки поясів спідниць і брюк
Призначення версії: еластичні матеріали
Кількість голок: 1
Тип стібка: двонитковий ланцюговий, 401
Матеріали: L / M — легкі та середньоважкі
Система просування: нижнє просування + верхній роликовий пулер
Верхній транспорт: переривчастий роликовий пулер зі стабільною швидкістю
Петельник: поперечно розташований
Максимальна швидкість: 6000 стібків/хв
Максимальна довжина стібка вперед: 4,0 мм
Максимальна довжина стібка назад: 4,0 мм
Просвіт під лапкою при шитті: 5 мм
Максимальний підйом лапки: 6 мм
Обрізка нитки: так, керування педаллю
Закріпка: так, керування педаллю
Підйом лапки: так, керування педаллю
Позиціонування голки вгорі / внизу: так
Проміжна закріпка: так
Пристрій підтягування нитки: так
Система голки: 934
Розмір голки: Nm 70–130
Максимальний розмір синтетичної нитки: Nm 70/3
Керування: DAC classic
Панель оператора: OP1000
Витрата повітря за робочий цикл: 0,2 NL
Робочий тиск повітря: 6 бар
Живлення: 1×230 В, 50/60 Гц
Максимальна споживана потужність: 1,0 kVA
Габарити: 1060 × 600 × 1115 мм
Вага нетто: 92 кг
Вага брутто: 127 кг
Розмір упаковки: 1220 × 820 × 1350 мм.

Додаткові опції

0274 006834 — відкидна компенсувальна лапка для відстрочування пояса з відступом 1,6 мм від краю.

0273 006874 — лапка з половинною підошвою та напрямною краю для точного шиття у шов.

0271 590044 — LED-освітлення робочої зони.

0797 3031 — комплект пневматичного підключення.

Застосування

Durkopp Adler 550-5-5-3 призначена насамперед для серійної обробки поясів з еластичних матеріалів:

• прямі пояси брюк;
• фігурні пояси брюк;
• прямі пояси спідниць;
• фігурні пояси спідниць;
• відстрочування пояса у шов;
• відстрочування по краю;
• відстрочування з відступом 1,6 мм від краю;
• формовані та еластичні пояси.

Основна перевага 550-5-5-3 у порівнянні з 550-5-5-2 — використання двониткового ланцюгового стібка 401 та орієнтація на еластичні матеріали, при цьому зберігається спеціалізована конструкція робочого місця для точної й продуктивної обробки поясів.
