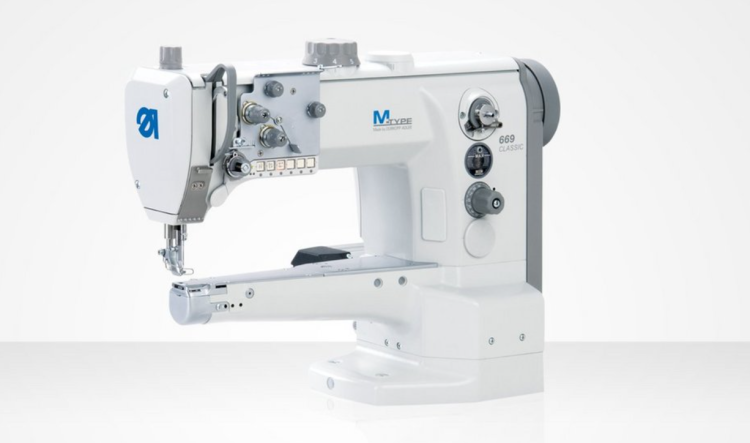

Durkopp Adler 669-180112 CLASSIC Silverline Одноголкова рукавна машина човникового стібка з горизонтальним човником

Durkopp Adler 669-180112 CLASSIC Silverline — професійна одноголкова рукавна машина серії M-TYPE 669, призначена для складних швейних операцій на невеликих шкіряних виробах, важкодоступних ділянках, об’ємних і трубчастих деталях. В актуальній програмі Durkopp Adler модель належить до класу Cylinder Arm | Triple Feed | Silverline та оснащена базовими автоматичними функціями CLASSIC Silverline.

Головною конструктивною перевагою 669 є надзвичайно вузький рукав діаметром лише 50 мм. Така конструкція значно полегшує позиціонування невеликих виробів і дозволяє виконувати шви у місцях, до яких складно отримати доступ на стандартній плоско-платформній машині.

Машина оснащена потрійною системою просування: нижнім зубчастим транспортером, голковим просуванням та почерговим верхнім просуванням лапками. Потужний комбінований транспорт забезпечує стабільне переміщення матеріалів різної товщини та структури й допомагає уникати взаємного зміщення шарів при проходженні потовщень і поперечних швів.

Особливістю Durkopp Adler 669 є регульований нижній транспорт. Для звичайного відстрочування він працює з вертикальним ходом, а для операцій окантовування цей хід можна відключити. Це дозволяє отримати більш плавне транспортування матеріалу та виконувати окантовування з мінімальним натягом. Перехід на окантовувальні операції виконується заміною відповідного швейного оснащення.

Модель комплектується великим горизонтальним човником L Ø26 мм зі збільшеною місткістю шпульки. Великий запас нижньої нитки дозволяє збільшити тривалість робочих циклів між замінами шпульки. Конструкція кришки човника спрощує та пришвидшує заміну шпульки.

Човниковий механізм захищений запобіжною муфтою, яка допомагає запобігти пошкодженню човника при блокуванні механізму. Система змащування має регульовану подачу мастила до човника, а центральне ґнотове змащування зменшує необхідність ручного обслуговування.

Виконання CLASSIC Silverline оснащене основними автоматичними функціями: автоматичною обрізкою нитки, автоматичною закріпкою та автоматичним підйомом лапки. Це скорочує допоміжний час між окремими операціями та підвищує продуктивність при серійному виробництві.

Система автоматичної обрізки розрахована на роботу з нитками до Tkt. 15/3. Після обрізання залишається приблизно 10 мм нитки. Додатковий натяг нитки регулюється вручну і може використовуватися для стабілізації формування стібка при проходженні потовщень.

Максимальна швидкість шиття становить 3000 стібків/хв, максимальна довжина стібка — 9 мм. Максимальний хід почергових лапок також становить 9 мм. Виробник зазначає, що фактична максимальна швидкість залежить від установленого ходу лапок.

Великий підйом лапки — до 20 мм — полегшує встановлення та виймання об’ємних багатошарових деталей. Просвіт під лапкою під час шиття становить 10 мм.

Модель розрахована на середньоважкі–важкі та важкі матеріали (MS / S). Використовується система голки 134-35, рекомендований діапазон розміру голки — Nm 100–150, максимальний розмір синтетичної нитки — Tkt. 15/3.

Робочий простір становить 335 мм праворуч від голки та 125 мм по висоті. Машина оснащується приводом Durkopp Adler, закріпленим безпосередньо на голові машини. Номінальна потужність — 375 Вт, живлення — 1×230 В, 50/60 Гц.

Основні характеристики

Модель: Durkopp Adler 669-180112 CLASSIC Silverline
Тип машини: одноголкова рукавна машина човникового стібка
Кількість голок: 1
Тип стібка: човниковий, 301
Матеріали: MS / S — середньоважкі–важкі та важкі
Система просування: нижнє зубчасте + голкове + почергове верхнє просування лапками
Нижній транспорт: регульований; вертикальний хід можна відключити для окантовувальних операцій
Човник: великий горизонтальний L Ø26 мм
Діаметр рукава: 50 мм
Максимальна швидкість: 3000 стібків/хв
Максимальна довжина стібка: 9 мм
Максимальний хід почергових лапок: 9 мм
Просвіт під лапкою при шитті: 10 мм
Максимальний підйом лапки: 20 мм
Автоматична обрізка нитки: так
Залишок нитки після обрізання: приблизно 10 мм
Автоматична закріпка: так
Автоматичний підйом лапки: так
Додатковий натяг нитки: ручний
Система голки: 134-35
Розмір голки: Nm 100–150
Максимальний розмір нитки: Tkt. 15/3
Робочий простір: 335 × 125 мм
Витрата повітря: 0,7 NL за робочий цикл
Тиск повітря: 6 бар
Номінальна потужність: 375 Вт
Максимальне споживання: 1,0 kVA
Живлення: 1×230 В, 50/60 Гц
Габарити: 1060 × 600 × 1700 мм
Вага голови: 50–54 кг.

Особливості

Вузький рукав Ø50 мм — забезпечує доступ до складних та важкодоступних ділянок виробу.

Регульований нижній транспорт — з вертикальним ходом для відстрочування та без вертикального ходу для окантовування.

Потрійне просування — стабільна подача багатошарових матеріалів та якісне проходження потовщень.

Великий горизонтальний човник L Ø26 мм — збільшений запас нижньої нитки та триваліші робочі цикли.

Автоматичні функції Silverline — обрізка нитки, закріпка та підйом лапки.

Запобіжна муфта човника — захист човникового механізму від пошкодження.

Регульоване змащування човника — точніше дозування мастила відповідно до умов експлуатації.

Застосування

Durkopp Adler 669-180112 CLASSIC Silverline призначена для з’єднувальних, декоративних та окантовувальних операцій на невеликих шкіряних виробах, важкодоступних та трубчастих деталях.

Типові операції та сфери застосування:

• шкіргалантерея;
• сумки та м’який багаж;
• взуття;
• підголівники;
• трубчасті вироби;
• технічний текстиль;
• декоративне відстрочування;
• окантовування;
• шиття близько до краю.

На актуальній сторінці виробник серед прикладів застосування демонструє пришивання повстяних ущільнень до трубчастих фільтрів, шиття на відстані від 1 мм праворуч від голки з відкидною направляючою та відстрочування запошивних швів на виробах зі шкіри.
