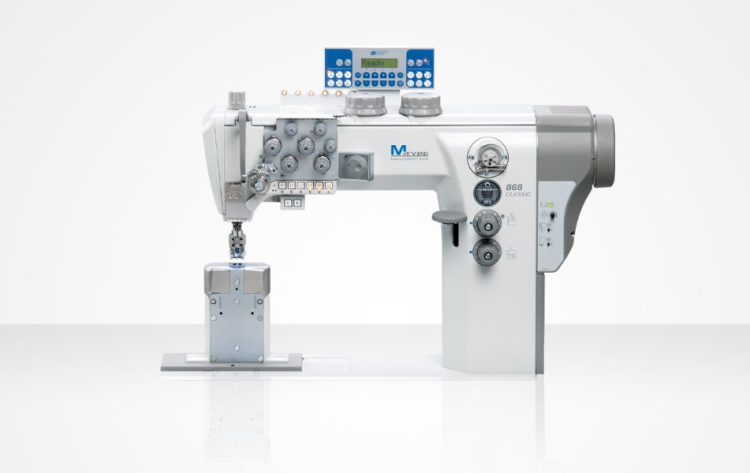

Durkopp Adler 868-190322-M 1-голкова правостороння колонкова машина човникового стібка з потрійним транспортом

Durkopp Adler 868-190322-M належить до серії M-TYPE 868-M Classic Goldline і має правосторонню колонкову платформу. Вузька головка та компактна колонка забезпечують хороший огляд зони шиття й полегшують обробку важкодоступних ділянок просторових деталей. Машина використовується для декоративного відстрочування чохлів автомобільних сидінь, меблевої шкіри, декоративних швів із кантом, елементів дверей і панелей салону.

Система транспортування поєднує нижній зубчастий транспортер, голкове просування та почерговий верхній транспорт лапками. Потрійний транспорт забезпечує рівномірне переміщення шарів без взаємного зміщення, у тому числі при переході між матеріалами різної товщини та структури. Машина розрахована на середні та середньо-важкі матеріали M / MS.

Версія Classic Goldline оснащена розширеним набором автоматичних функцій. Передбачені електромагнітне обрізання нитки, автоматична закріпка, автоматичний підйом лапки, автоматичне додаткове натягування верхньої нитки, інтегроване друге значення довжини стібка та електропневматичне швидке перемикання ходу лапок. Швидке перемикання активується колінним перемикачем і дозволяє оперативно збільшувати хід лапок при проходженні потовщень.

Максимальний хід почергових лапок становить 9 мм. Просвіт під лапкою — до 10 мм під час шиття та до 20 мм при підйомі, що полегшує встановлення та виймання об'ємних багатошарових деталей. При збільшенні ходу лапок система відповідно обмежує максимальну швидкість шиття.

Модель має два значення довжини стібка, між якими оператор може перемикатися під час роботи. Максимальна довжина стібка становить 12 мм, максимальна швидкість — 2500 ст/хв. Такий діапазон дозволяє виконувати як стандартні з'єднувальні шви, так і виразну декоративну відстрочку товстими нитками. Максимальний розмір синтетичної верхньої нитки — Tkt. 10/3.

868-190322-M оснащена великим вертикальним човником L Ø 26 мм, що забезпечує збільшений запас нижньої нитки. Для цього підкласу використовується система голки 134-35, діапазон голок — Nm 90–180 залежно від швейного оснащення.

Автоматичний обрізувач залишає приблизно 15 мм нитки. Пневматичне додаткове натягування верхньої нитки допомагає стабілізувати формування стібка при проходженні значних потовщень, особливо при використанні товстих декоративних ниток.

Індекс -M означає виконання з інтегрованим DA Direct Drive. Прямий привод розташований у головці машини та працює без традиційної ремінної понижувальної передачі. Система керування DAC classic у комплекті з панеллю OP1000 забезпечує керування автоматичними функціями та параметрами шиття. Потужність приводу — 375 Вт.

У робочу зону інтегроване LED-підсвічування з регулюванням яскравості. Також передбачений індикатор технічного обслуговування системи змащування, який допомагає контролювати стан машини в процесі промислової експлуатації.

Модель: Durkopp Adler 868-190322-M
Версія: Classic Goldline, M-TYPE
Тип машини: 1-голкова правостороння колонкова машина човникового стібка
Тип стібка: 301
Транспорт матеріалу: нижній транспортер + голкове просування + почерговий верхній транспорт лапками
Матеріали: середні / середньо-важкі, M / MS
Максимальна швидкість: 2500 ст/хв
Максимальна довжина стібка: 12 мм
Друге значення довжини стібка: інтегроване
Максимальний хід почергових лапок: 9 мм
Швидке перемикання ходу лапок: електропневматичне
Просвіт під лапкою під час шиття: 10 мм
Максимальний підйом лапки: 20 мм
Човник: великий вертикальний L, Ø 26 мм
Система голки: 134-35
Голки: Nm 90–180
Максимальна товщина синтетичної нитки: Tkt. 10/3
Обрізання нитки: автоматичне, електромагнітне
Залишок нитки після обрізання: приблизно 15 мм
Закріпка: автоматична
Підйом лапки: автоматичний
Додаткове натягування верхньої нитки: автоматичне
Привід: інтегрований DA Direct Drive
Система керування: DAC classic
Панель керування: OP1000
LED-підсвічування: інтегроване, з регулюванням яскравості
Індикатор обслуговування системи змащування: є
Робочий простір: C = 335 мм / D = 297 мм
Потужність приводу: 375 Вт
Живлення: 1 × 230 В, 50/60 Гц
Максимальна споживана потужність: 1,0 кВА
Пневматика: 6 бар
Споживання повітря: 0,7 NL за цикл
Габарити комплектної машини: 1060 × 600 × 1700 мм
Вага головки: 72–74 кг.
