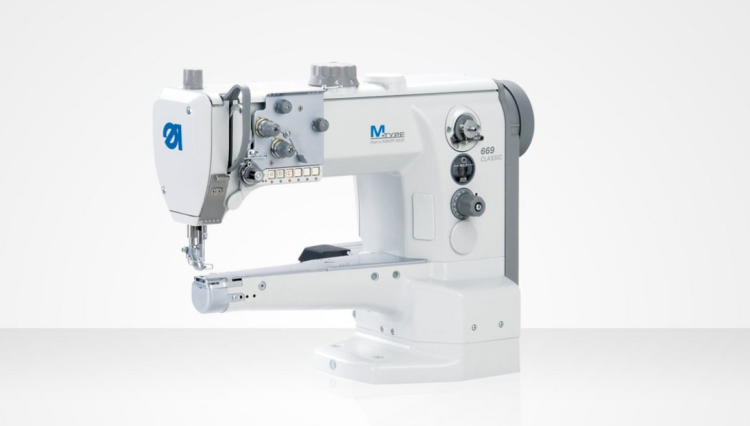

Durkopp Adler 869-180122-M CLASSIC Silverline Одноголкова рукавна машина човникового стібка з вертикальним човником

Durkopp Adler 869-180122-M CLASSIC Silverline — професійна одноголкова рукавна машина серії M-TYPE 869, розроблена для спеціальних швейних операцій на тривимірних, трубчастих та об’ємних виробах. Актуальна програма Durkopp Adler відносить модель до категорії Cylinder Arm | Triple Feed | Silverline. Версія Silverline оснащена автоматичною обрізкою нитки, автоматичною закріпкою та автоматичним підйомом лапки.

Модель має вузький рукав діаметром 78 мм, що полегшує роботу у важкодоступних зонах та дозволяє обробляти трубчасті деталі відносно малого діаметра. Така конструкція особливо корисна при виготовленні виробів зі складною просторовою формою, де плоско-платформна машина не забезпечує достатнього доступу до зони шиття.

Машина оснащена потрійною системою просування: нижнім зубчастим транспортером, голковим просуванням та почерговим верхнім просуванням лапками. Потужний комбінований транспорт забезпечує рівномірне переміщення багатошарових матеріалів різної товщини та структури і допомагає уникати зміщення шарів під час шиття.

Особливістю одноголкової версії 869 є регульований нижній транспорт. Для звичайного відстрочування нижній транспортер працює з вертикальним ходом, а для окантовувальних операцій цей хід можна відключити. Це дозволяє отримати більш плавне просування матеріалу та виконувати окантовування з мінімальним натягом. Перехід на окантовувальні операції виконується за допомогою відповідного швейного оснащення.

Durkopp Adler 869-180122-M комплектується великим вертикальним човником L Ø26 мм зі збільшеною місткістю шпульки. Великий запас нижньої нитки дозволяє збільшити тривалість робочих циклів, а конструкція човника розрахована на роботу з товстими швейними нитками до Tkt. 10/3.

Човниковий механізм захищений запобіжною муфтою, яка знижує ризик пошкодження човника при блокуванні механізму. Система змащування передбачає регульовану подачу мастила до човника, що дозволяє адаптувати змащування до умов експлуатації.

Виконання CLASSIC Silverline оснащене основними автоматичними функціями: автоматичною обрізкою нитки, автоматичною закріпкою та автоматичним пневматичним підйомом лапки. Автоматизація допоміжних операцій скорочує час між робочими циклами та підвищує продуктивність при серійному шитті.

Система обрізки нитки розрахована на роботу з товстими швейними нитками. Після автоматичного обрізання залишається приблизно 15 мм нитки. Додатковий натяг нитки у цій модифікації регулюється вручну.

Максимальна швидкість Durkopp Adler 869-180122-M становить 2800 стібків/хв, максимальна довжина стібка — 9 мм. Максимальний хід почергових лапок також досягає 9 мм, що забезпечує впевнене проходження потовщень та поперечних швів без значного скорочення довжини стібка.

Просвіт під лапкою становить 10 мм під час шиття та до 20 мм при підйомі лапки. Великий підйом полегшує встановлення й виймання об’ємних багатошарових деталей.

Модель призначена для середньоважких та середньоважких–важких матеріалів M / MS. Використовується система голки 134-35, діапазон розміру голки — Nm 90–180, максимальний розмір синтетичної нитки — Tkt. 10/3.

Машина оснащена інтегрованим прямим приводом Durkopp Adler, системою керування DAC classic та панеллю оператора OP1000. Для CLASSIC Silverline також передбачені інтегроване LED-освітлення робочої зони та індикатор технічного обслуговування.

Робочий простір праворуч від голки становить 335 мм, висота — 125 мм. Номінальна потужність машини — 375 Вт, максимальне споживання — 1,0 kVA, живлення — 1×230 В, 50/60 Гц.

Основні характеристики

Модель: Durkopp Adler 869-180122-M CLASSIC Silverline
Тип машини: одноголкова рукавна машина човникового стібка
Кількість голок: 1
Тип стібка: човниковий, 301
Матеріали: M / MS — середньоважкі та середньоважкі–важкі
Система просування: нижнє зубчасте + голкове + почергове верхнє просування лапками
Нижній транспорт: регульований; вертикальний хід можна відключати для окантовування
Човник: великий вертикальний L Ø26 мм
Діаметр рукава: 78 мм
Максимальна швидкість: 2800 стібків/хв
Максимальна довжина стібка: 9 мм
Максимальний хід почергових лапок: 9 мм
Просвіт під лапкою при шитті: 10 мм
Максимальний підйом лапки: 20 мм
Автоматична обрізка нитки: так
Залишок нитки після обрізання: приблизно 15 мм
Автоматична закріпка: так
Автоматичний підйом лапки: так, пневматичний
Додатковий натяг нитки: ручний
Інтегроване LED-освітлення: так
Індикатор технічного обслуговування: так
Система голки: 134-35
Розмір голки: Nm 90–180
Максимальний розмір нитки: Tkt. 10/3
Робочий простір: 335 × 125 мм
Витрата повітря: 0,6 NL за робочий цикл
Тиск повітря: 6 бар
Привід: інтегрований прямий привод Durkopp Adler
Керування: DAC classic
Панель керування: OP1000 Опція
Номінальна потужність: 375 Вт
Максимальне споживання: 1,0 kVA
Живлення: 1×230 В, 50/60 Гц
Габарити: 1200 × 550 × 1700 мм
Вага голови: 54–59 кг.

Особливості

Вузький рукав Ø78 мм забезпечує зручний доступ до складних та трубчастих деталей.

Регульований нижній транспорт дозволяє використовувати машину як для звичайного відстрочування, так і для окантовувальних операцій.

Потрійне просування забезпечує стабільне транспортування багатошарових матеріалів і впевнене проходження потовщень.

Великий вертикальний човник L Ø26 мм забезпечує великий запас нижньої нитки та можливість роботи з нитками до Tkt. 10/3.

Автоматичні функції Silverline — обрізка нитки, закріпка та пневматичний підйом лапки.

Запобіжна муфта захищає човниковий механізм від пошкодження.

Регульоване змащування човника спрощує налаштування та технічне обслуговування машини.

Застосування

Durkopp Adler 869-180122-M CLASSIC Silverline призначена для з’єднувальних, функціональних, декоративних та окантовувальних операцій на трубчастих і тривимірних виробах.

Основні сфери використання:

• технічний текстиль;
• взуття;
• шкіргалантерея;
• сумки та м’який багаж;
• трубчасті вироби;
• об’ємні багатошарові деталі;
• окантовувальні операції;
• декоративне відстрочування.

Офіційні матеріали Durkopp Adler окремо показують застосування 869-180122 для пришивання ущільнювальних кілець до трубчастих фільтрів. Загальна сторінка Silverline також демонструє шиття близько до краю та декоративне відстрочування шкіряних виробів.
