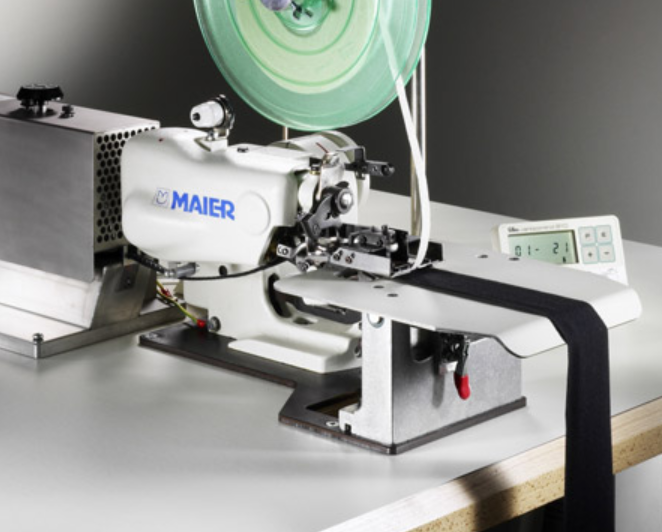

MAIER 221-19/2-B/1K Комплекс для виготовлення шльовок із прасувальною станцією

MAIER 221-19/2-B/1K розроблений для серійного виробництва шльовок для брюк, спідниць, пальт та інших швейних виробів. Комплекс виконує основні етапи виготовлення шльовки в одному робочому циклі: матеріал обрізається до необхідної ширини, складається формувачем, прошивається потайним стібком і проходить прасувальну обробку. Виробник характеризує цю конфігурацію як готову до роботи систему з машиною, стійкою, електронним приводом і прасувальною станцією.

Перед формувачем встановлений фронтальний обрізний пристрій, який підрізає смугу або залишки тканини до ширини, необхідної для формування шльовки. Ріжучий механізм оснащений гачкоподібними ножами з твердосплавними ріжучими елементами. Для стабільного просування матеріалу застосовуються два верхні транспортери — один перед голкою, другий за нею.

Спеціальні змінні формувачі дозволяють адаптувати комплекс до різної ширини та товщини шльовки. Передбачені формувачі для ширини 6,5; 8; 10 та 12 мм з проходом 0,5; 1,0; 1,5 та 2,0 мм. Спеціальний швидкознімний механізм дозволяє змінювати формувачі без використання інструменту в межах однієї ширини шльовки.

Виконання -B/1 включає одну парову праску, інтегроване відсмоктування пари та електронний пулер із приводом від крокового двигуна. Для роботи прасувальної станції необхідне підключення до зовнішнього джерела пари та стисненого повітря. Електронний пулер забезпечує контрольоване транспортування сформованої шльовки через прасувальну секцію.

Комплекс постачається повністю змонтованим на промисловій стійці з робочою стільницею, блоком підготовки повітря та електронним двигуном 230/400 В, 50/60 Гц. Це формує готове виробниче робоче місце для серійного виготовлення шльовок.

Машина виконує однонитковий потайний стібок типу 103 зі швидкістю до 2000 ст/хв. Довжина стібка регулюється в діапазоні 3–8 мм, використовується система голок 251.

Для додаткової автоматизації передбачені підкласи -49 та -51. Система -49 забезпечує сенсорне керування запуском і зупинкою, а -51 являє собою пристрій для намотування готових шльовок, що спрощує їх зберігання та подальшу технологічну обробку.

Модель: MAIER 221-19/2-B/1K
Тип обладнання: комплекс для виготовлення шльовок
Основні операції: обрізання, формування, потайне зшивання, прасування
Призначення: подвійно складені шльовки з вкладеною стрічкою, петлі для краваток
Тип стібка: 103, однонитковий потайний
Максимальна швидкість шиття: 2000 ст/хв
Довжина стібка: 3–8 мм
Система голки: 251
Обрізний пристрій: фронтальний
Ножі: гачкоподібні з твердосплавними ріжучими елементами
Транспортування матеріалу: два верхні транспортери
Ширина формувачів: 6,5 / 8 / 10 / 12 мм
Прохід формувача: 0,5 / 1,0 / 1,5 / 2,0 мм
Прасувальна станція: B/1, 1 парова праска
Відсмоктування пари: інтегроване
Пулер: електронний
Привід пулера: кроковий двигун
Підключення: зовнішня пара та стиснене повітря
Двигун: електронний
Живлення: 230/400 В, 50/60 Гц
Діаметр махового колеса: 63 мм
Швидкість двигуна: 1400 об/хв
Ефективний діаметр шківа двигуна: 90 мм
Опції: -49 сенсорне керування; -51 намотування готових шльовок
Виробник: Maier-Unitas GmbH
Країна виробника: Німеччина.

Застосування: серійне виготовлення шльовок для брюк, спідниць, пальт та інших виробів, коли необхідно об’єднати обрізання матеріалу, формування, потайне зшивання та прасування в одному технологічному процесі.
