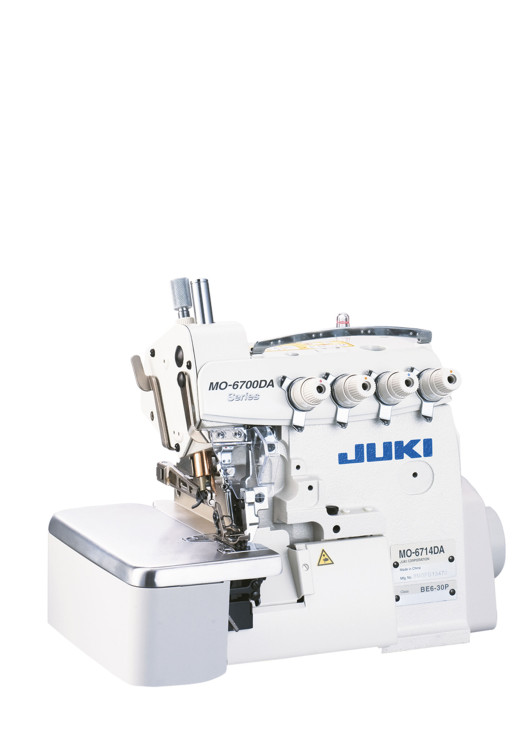

JUKI MO6714DABE644H/G39/Q141 2-голковий 4-нитковий оверлок для пришивання тасьми

JUKI MO-6714DA-BE6-44H/G39/Q141 — спеціалізований високошвидкісний 2-голковий 4-нитковий оверлок серії MO-6700DA для одночасного з’єднання деталей, обметування зрізу та пришивання стрічки. Машина формує 4-нитковий обметувальний стібок класу 514.

Конкретне виконання BE6 має відстань між голками 2 мм, ширину обметування 4 мм та 3 ряди зубчастої рейки. Така конфігурація забезпечує стабільну подачу матеріалу під час виконання 4-ниткового шва та роботи зі стрічкою.

Позначення 44H відповідає спеціальному виконанню для пришивання стрічки з системою Upper looper extra high throw — верхнім петельником з особливо збільшеним ходом. Саме поєднання tape attaching specification та extra-high-throw upper looper відрізняє 44H від стандартних підкласів MO-6714DA.

Комплектація додатково включає:

G39 — лапка для пришивання стрічки, оптимізована для роботи на ділянках із малим радіусом повороту.
Q141 — направляч стрічки, який встановлюється на передній частині головки машини та призначений для стрічки шириною до 7 мм. Каталожний номер Q141 — MAQ-141000B0.

Завдяки G39/Q141 стрічка стабільно подається безпосередньо в робочу зону, що дозволяє виконувати операції пришивання еластичної, укріплювальної або іншої вузької стрічки одночасно з обметуванням і з’єднанням деталей.

Для MO-6714DA-BE6-44H/G39/Q141 JUKI вказує максимальну довжину стібка 4 мм, диференційну подачу 1:0,7–1:2, підйом притискної лапки 7 мм, голку DC×27 №14 та максимальну швидкість 7000 ст/хв.

Важливий нюанс щодо матеріалів: у загальній лінійці MO-6700DA є багато виконань для легких і середніх матеріалів, але саме BE6-44H/G39/Q141 в актуальній таблиці JUKI віднесений до категорії 中厚物～厚物 — матеріали середньої щільності та важкі. Тому для цього конкретного підкласу я не переносив характеристику матеріалів із BE6-40H або інших MO-6700DA.

Серія MO-6700DA виконана за технологією Semi-Dry Head. Голководій і механізм верхнього петельника не потребують традиційного масляного змащування, завдяки чому значно зменшується ризик потрапляння мастила на виріб. Інші механізми мають автоматичну систему змащування.

Хід голководія становить 24,5 мм, кут нахилу голки — 20°. Машина стандартно має механізм мікропідйому лапки, а регулювання диференційної подачі виконується важелем із можливістю точного налаштування. Вага головки — близько 28 кг.

Два варіанти комплектації приводу

Варіант 1 Підвісний сервомотор 550 W
Комплектація з підвісним сервомотором потужністю 550 W. Двигун встановлюється під столом і передає обертання на головку через ремінний привід.

Варіант 2 ISM-SV82DD-MO67 Simple Servo 350 W
Комплектація з ISM-SV82DD-MO67 Simple Servo 350 W, що забезпечує плавне електронне регулювання швидкості та компактну конфігурацію приводу.

Основні характеристики

Модель: JUKI MO-6714DA-BE6-44H/G39/Q141
Код: MO6714DABE644H/G39/Q141
Тип машини: 2-голковий 4-нитковий оверлок
Тип стібка: 514
Призначення: обметування, з’єднання деталей та пришивання тасьми
Кількість голок: 2
Кількість ниток: 4
Відстань між голками: 2 мм
Ширина обметування: 4 мм
BE6: 3 ряди зубчастої рейки
44H: виконання для пришивання стрічки, Upper looper extra high throw
G39: лапка для пришивання стрічки
Q141: направляч стрічки
Максимальна ширина стрічки для Q141: 7 мм
Довжина стібка: до 4 мм
Диференційна подача: 1:0,7–1:2
Підйом лапки: 7 мм
Голка: DC×27 №14
Максимальна швидкість: 7000 ст/хв
Хід голководія: 24,5 мм
Нахил голки: 20°
Головка: Semi-Dry Head
Змащування: автоматичне; голководій та верхній петельник без масляного змащування
Мастило: JUKI Machine Oil 18, ISO VG18
Мікропідйом лапки: стандартно
Вага головки: 28 кг
Варіант приводу 1: підвісний сервомотор 550 W
Варіант приводу 2: ISM-SV82DD-MO67 Simple Servo 350 W
Бренд: JUKI.
