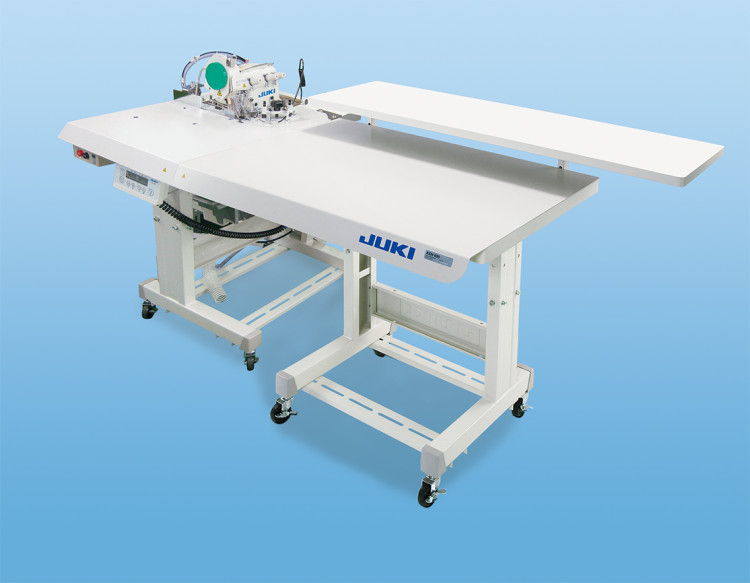

Juki ASN-690 Автоматична високошвидкісна машина для обметування деталей

Juki ASN-690 — спеціалізований автомат для високопродуктивного обметування деталей, викроєних для виробництва джинсів, брюк, спідниць та іншого поясного одягу. Конструкція машини розрахована на швидке ведення як прямих, так і криволінійних зрізів із мінімальним втручанням оператора.

В установці використовується високошвидкісна одноголкова оверлочна голова MO-6904S. Максимальна швидкість становить 8000 стібків/хв, а довжина стібка регулюється в межах 0,8–4 мм. Доступна ширина обметування 4,0 / 4,8 / 5,6 мм залежно від замовленої конфігурації.

Диференційне просування дозволяє адаптувати машину до різних матеріалів: співвідношення для посадки становить 1:2, максимум 1:4, для розтягування — 1:0,7, максимум 1:0,6. Це дає можливість стабільніше обробляти деталі з різною поведінкою матеріалу під час шиття.

Стандартний гнучкий направляч матеріалу регулюється по висоті без використання інструменту. Також машина оснащена мікропідйомом лапки, який дозволяє адаптувати висоту лапки до товщини матеріалу та зменшувати ризик стягування або пошкодження тканини.

У зоні верхнього петлителя встановлений пиловідсмоктувач, який видаляє обрізки та пил і перешкоджає їх накопиченню всередині захисного кожуха. Для полегшення переміщення великих деталей робочий стіл має повітряний піддув у трьох точках.

ASN-690 випускається у двох основних виконаннях: Long-table — з довгим столом та Short-table — з коротким столом. Довгий стіл зручний для великих деталей, тоді як короткий варіант займає менше місця та полегшує маніпуляції з довгими деталями в обмеженій робочій зоні.

Підкласи ASN690LAFA5N та ASN690LAFA8N

За офіційною системою формування замовного коду JUKI обидві зазначені конфігурації мають довгий стіл (L), пневматичний укладальник (A), ширину обметування 4,8 мм (F) та електричне виконання CE 200–240 V (N). Відмінність полягає у пакеті додаткового оснащення A5 / A8.

Juki ASN690LAFA5N — версія з довгим столом, пневматичним укладальником і шириною обметування 4,8 мм. Пакет A5 включає автоматичний підйом лапки AK-139 та глушник шуму, але не включає датчик кривої CL-5, пристрій зміни диференційної подачі PF-10, трипедальний блок PK-79 і додатковий стіл KM-5.

Juki ASN690LAFA8N має таку саму базову конфігурацію — довгий стіл, пневматичний укладальник, ширину обметування 4,8 мм та виконання CE 200–240 V, але комплект A8 є максимальним: він включає автоматичний підйом лапки AK-139, глушник, датчик кривої CL-5, пристрій зміни величини диференційної подачі PF-10, трипедальний блок PK-79 та додатковий стіл для матеріалу KM-5.

Датчик CL-5 визначає внутрішню криву деталі та відповідно змінює швидкість шиття і величину диференційної подачі. PF-10 використовується для зміни величини диференційного просування, а трипедальний блок PK-79 забезпечує функції паузи, перемикання високої/низької швидкості та керування диференційною подачею.

Модель: Juki ASN-690
Тип обладнання: автоматична машина для обметування деталей
Швейна голова: Juki MO-6904S
Тип машини: одноголкова оверлочна
Застосування: брюки / джинси / спідниці та інші аналогічні вироби
Максимальна швидкість: 8000 стібків/хв
Довжина стібка: 0,8–4 мм
Ширина обметування: 4,0 / 4,8 / 5,6 мм
Диференційне просування — посадка: 1:2, максимум 1:4
Диференційне просування — розтягування: 1:0,7, максимум 1:0,6
Система голок: DC×27
Стандартна голка: №11
Діапазон голок: №9–14
Обрізання ниток: спеціальний пневматичний боковий ніж
Мікропідйом лапки: стандартно
Гнучкий направляч матеріалу: стандартно
Пиловідсмоктування в зоні петлителя: стандартно
Повітряний стіл: так
Система змащування: автоматична
Мастило: JUKI Machine Oil 18 / ISO VG18
Тиск повітря: 0,5 MPa / 5 бар
Споживана потужність: 590 VA
Живлення серії: 1-фазне 200–240 V / 3-фазне 200–380 V
Вага Long-table з укладальником: 160 кг
Вага Short-table з укладальником: 110 кг
Бренд: Juki.

Підклас ASN690LAFA5N: довгий стіл / пневматичний укладальник / обметування 4,8 мм / пакет A5 / CE 200–240 V.
Підклас ASN690LAFA8N: довгий стіл / пневматичний укладальник / обметування 4,8 мм / розширений пакет A8 / CE 200–240 V.
